(1)拆下发动机吊架，如图1-134所示。

(2)拆下与正时无关的部件。
    (3)将全号汽缸设置在上止点位置上。
    ①转动曲轴传动带轮，将传动带轮上的正时缺口对准正时链盖上的正时标记“O”。
    ②检查并确认排气凸轮轴正时齿轮和凸轮轴正时齿轮上的两个正时标记均朝上，如图1-135所示。

    注意：如果未朝上，则转动曲轴1周（360°）对准上述标记。
    (4)拆卸曲轴传动带轮，如图1-136所示。

(5)拆卸1号链条张紧器总成。
 (6)拆卸曲轴位置传感器。
(7)拆卸发动机油压开关总成。
(8)拆卸正时链条或正时传动带，如图1-137所示。

①拆下3个螺栓，拆下发动机安装支架RH。
②用缠绕保护带的螺丝刀，在正时链条或正时传动带盖以及汽缸盖或汽缸体之间撬动，以拆下正时链盖或正时传动带盖，如图1-138所示。

③从汽缸盖和汽缸体上拆下3个O形圈，如图1-139所示。

    (9)拆卸进水口外壳。
    (10)拆卸1号发电机支架。
    (11)拆卸2号链条减振器。先拆下2个螺栓，如图1-140所示。然后拆下2号链条减振器。

(12)拆卸链条张紧器滑块，如图1-141所示。

(13)拆卸2个螺栓，如图1-142所示，拆下链条减振器。

(14)拆卸链条，如图1-143所示。

    ①用扳手固定凸轮轴的六角部分，逆时针转动凸轮轴正时齿轮总成，以松开凸轮轴正时齿轮之间的链条。
    ②链条松开后，从凸轮轴正时齿轮总成上松开链条，将其放置在凸轮轴正时齿轮总成上。
    注意：确保已从链轮上完全松开链条。
    ③顺时针转动凸轮轴将其回归原位，并拆下链条。
    (15)拆卸曲轴正时齿轮或链轮，如图1-144所示。

    (16)拆卸2号链条。

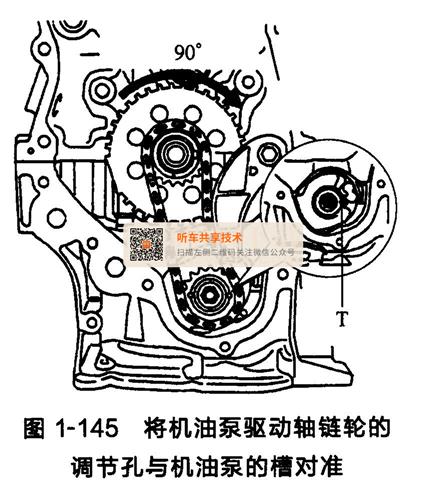

①顺时针转动曲轴900，将机油泵驱动轴链轮的调节孔与机油泵的槽对准，如图1-145所示。

    ②将一根直径为4mm的钢条插入机油泵驱动轴齿轮的调节孔内，将齿轮锁止入位，如图1-146所示，然后拆下螺母。

③拆下螺栓及链条张紧器板和弹簧，如图1-147所示。

④拆下机油泵驱动轴齿轮及机油泵主动齿轮和链条，如图1-148所示。

(17)拆下1号曲轴位置传感器齿轮，如图1-149所示。

(18)拆卸曲轴正时齿轮键。
(19)拆卸凸轮轴正时齿轮总成。

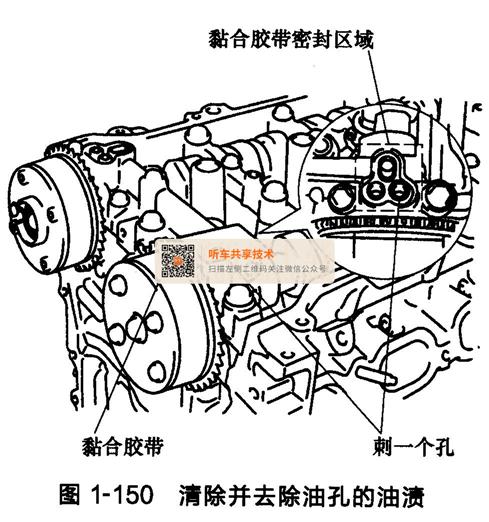

①清洁并去除1号凸轮轴轴承盖进气侧VVT油孔的油渍，如图1-150所示。用黏合胶带或同类产品完全密封油孔，以防止气体泄漏。

②握住凸轮轴的六角部分，拆下凸缘螺栓，如图1-151所示，然后拆下凸轮轴正时齿轮总成。

(20)拆卸排气凸轮轴正时齿轮总成，如图1-152所示。

(21)拆卸凸轮轴轴承盖。
(22)拆卸凸轮轴。
(23)拆卸2号凸轮轴。
(24)拆卸1号气门摇臂。
(25)拆卸气门间隙调节器总成。
(26)拆卸2个1号凸轮轴轴承。
(27)拆卸凸轮轴外壳。
①拆下2个螺栓，如图1-153所示。

②用螺丝刀在汽缸盖和凸轮轴外壳间撬动，如图1-154所示。拆下凸轮轴外壳。

    (28)拆卸汽缸盖。
    按如图1-155所示顺序号，分步骤用10mm双六角扳手均匀松开并拆下10个汽缸盖螺栓。拆下10个汽缸盖螺栓和平垫圈。

    (29)拆卸汽缸体放水龙头。
    (30)拆下与正时无关的部件。
