(1)拆卸发动机有关附件。
    (2)拆卸汽缸盖罩，如图1-74所示。

    (3)拆卸凸轮轴正时机油控制阀总成，如图1-75所示。

    ①拆下螺栓和凸轮轴正时机油控制阀总成。
    ②从凸轮轴正时机油控制阀总成上拆下O形圈。

(4)拆卸1号链条张紧器总成。
(5)拆卸水泵传动带轮。
(6)拆卸水泵总成。
(7)拆卸油底壳放油螺塞。
(8)拆卸油底壳，如图1-76所示。

(9)拆卸惰轮。
(10)拆卸惰轮支架。
(11)拆卸正时链条盖，如图1-77所示。

①使用“TORX'，梅花套筒E10，拆下双头螺栓。
②拆下14个螺栓和2个螺母。
③用螺丝刀撬动正时链条盖和汽缸体之间的部位，拆下正时链条盖，如图1-78所示。

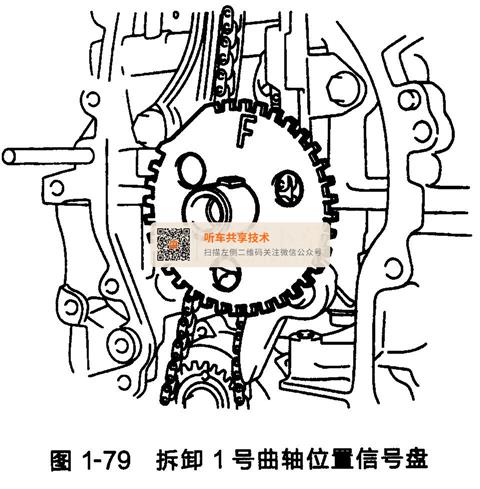

(12)拆卸1号曲轴位置信号盘，如图1-79所示。

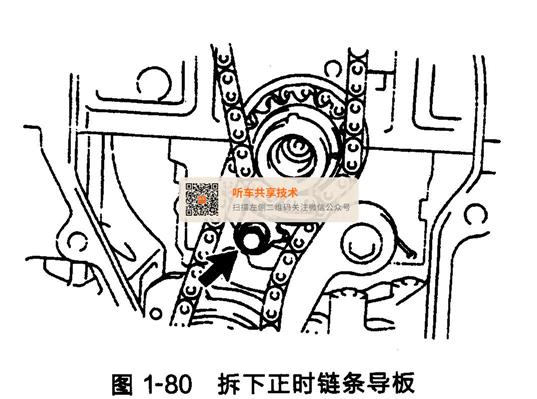

(13)拆下螺栓和正时链条导板，如图1-80所示。

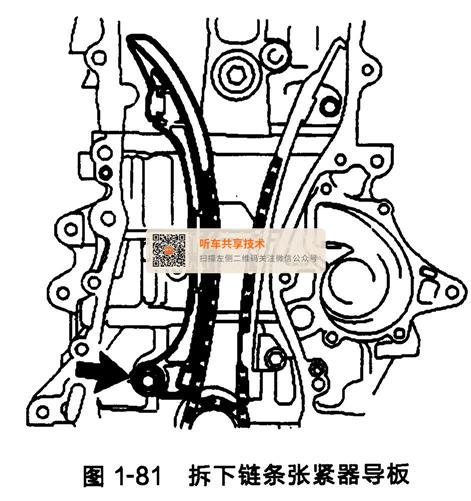

(14)拆下螺栓和链条张紧器导板，如图1-81所示

(15)拆下2个螺栓和拆卸1号链条减振器，如图1-82所示。

(16)拆卸链条，如图1-83所示。

(17)拆卸曲轴正时链轮，如图1-84所示。

(18)按以下步骤和方法拆卸2号链条。
①逆时针转动曲轴90°，将机油泵主动轴齿轮的调节孔对准机油泵的凹槽，如图1-85所示。

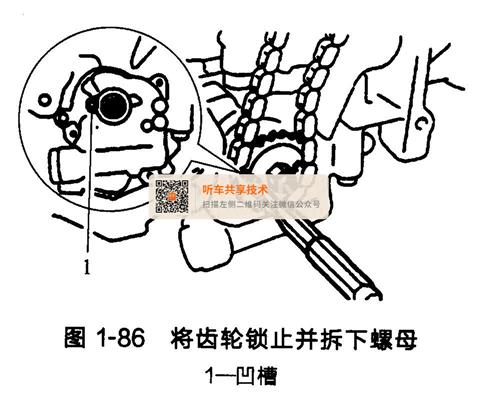

②将φ4mm的棒条插入机油泵主动轴齿轮的调节孔中，以将齿轮锁止到位，然后拆下螺母，如图1-86所示。

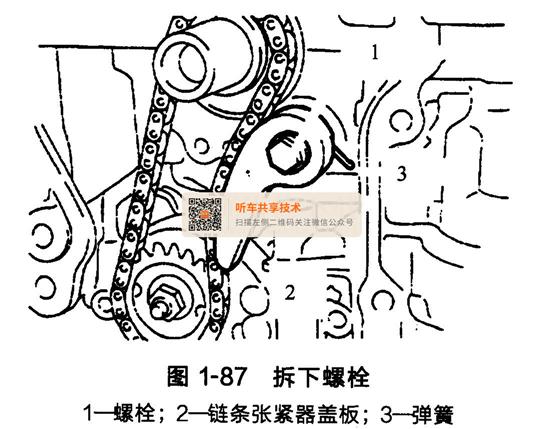

③拆下螺栓1、链条张紧器盖板2和弹簧3，如图1-87所示。

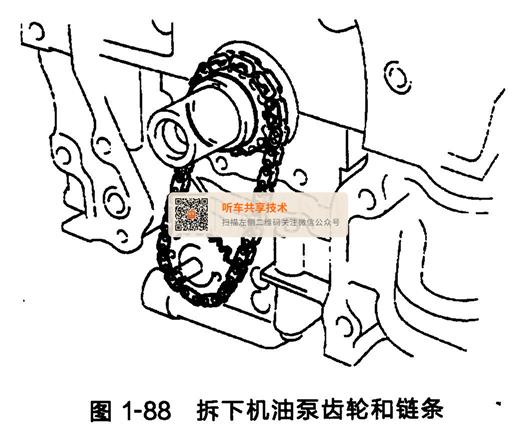

④拆下机油泵主动齿轮、机油泵主动轴齿轮和2号链条，如图1-88所示。

(19)拆卸2号凸轮轴。
①按如图1-89所示顺序，分步均匀地松开并拆下10个轴承盖螺栓。

②拆下5个轴承盖和2号凸轮轴。
(20)拆卸凸轮轴。

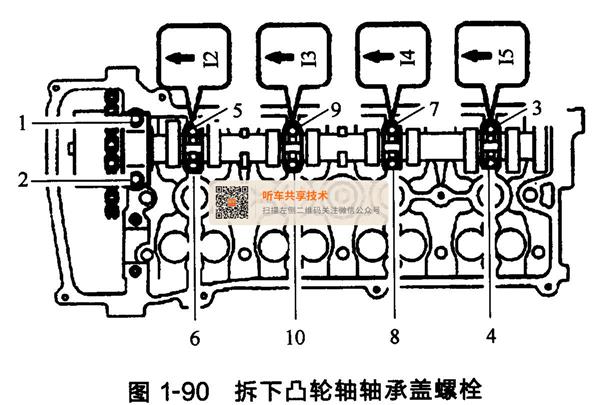

①按如图1-90所示顺序，分步均匀地松开并拆下10个轴承盖螺栓。

②拆下5个轴承盖和凸轮轴。
(21)拆卸凸轮轴正时链轮。
(22)拆卸凸轮轴正时凸轮总成。
(23)拆卸汽缸盖。
(24)拆卸汽缸盖衬垫。
(25)拆卸汽缸体水套隔垫，使用尖嘴钳，拆下汽缸体水套隔热。
(26)拆卸进水口壳放水开关总成。
(27)拆卸机油控制阀滤清器。
(28)拆卸1号锥螺纹塞。
(29)拆卸机油泵总成。
(30)拆卸1号和2号平衡轴。
①按图1-91所示顺序，均匀地拧松并卸下8个螺栓。

②拆下平衡轴外壳。

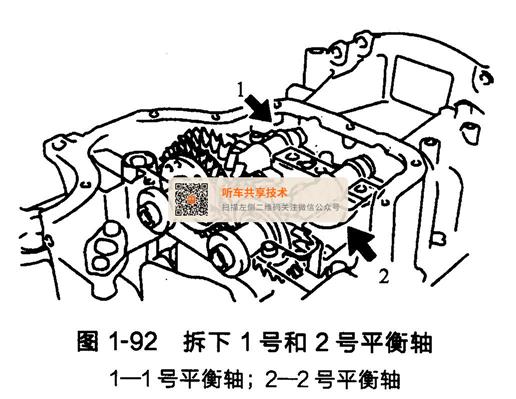

③拆下1号和2号平衡轴，如图1-92所示。

(31)拆卸1号平衡轴轴承。
(32)拆卸发动机后油封件。

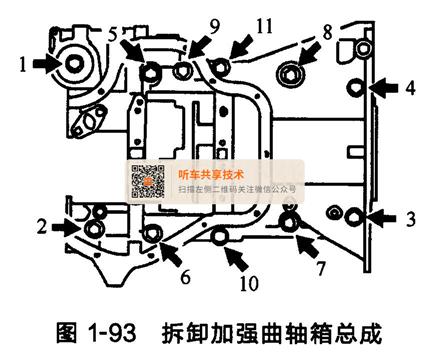

(33)拆卸加强曲轴箱总成，如图1-93所示。
