注意：使凸轮轴链条远离磁场。
    (1)拆下前轮。
    (2)拆下挡泥板。
(3)拆下传动带自动张紧器。
(4)拆下缸盖罩。
(5)使1号活塞在上止点TDC位置。凸轮轴链轮上的“UP”标记A应在顶部，并且凸轮轴链轮上的TDC凹槽B应与汽缸盖的顶部边缘对准，如图3-54所示。

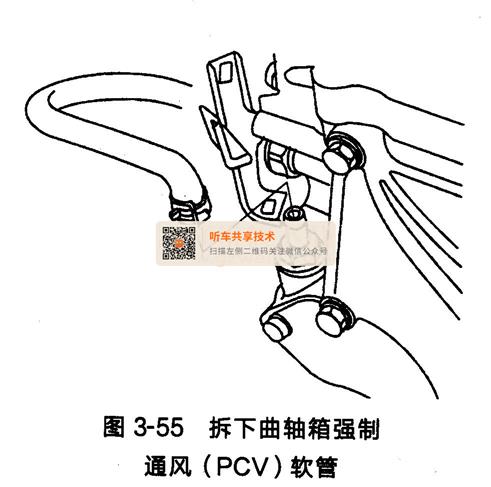

(6)拆下曲轴箱强制通风（PCV）软管，如图3-55所示。

(7)拆下曲轴传动带轮。
(8)在油底壳下放置一个千斤顶和木块，以支撑发动机。

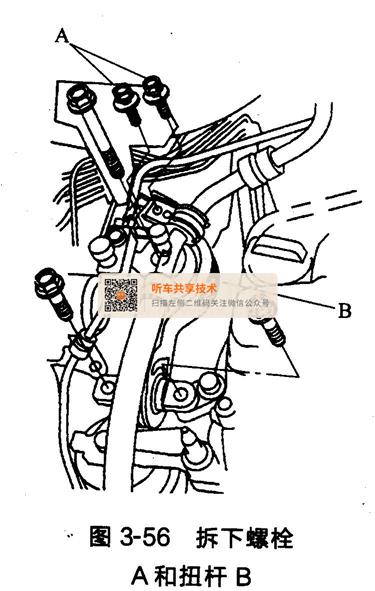

(9)拆下固定空调管路的螺栓A，然后拆下上扭杆B，如图3-56所示。

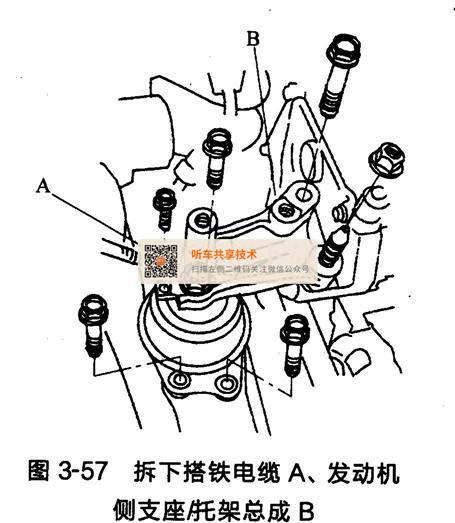

(10)拆下搭铁电缆A，然后拆下发动机侧支座／托架总成B，如图3-57所示。

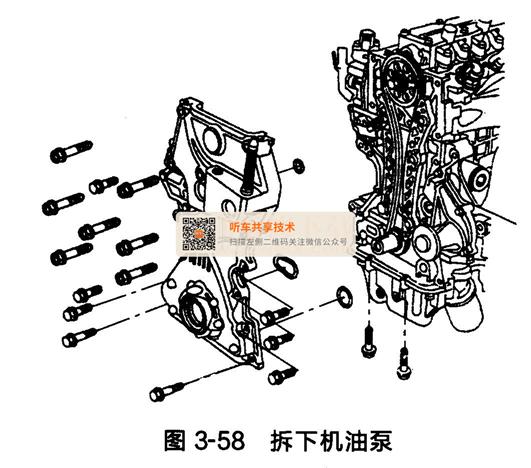

(11)拆下机油泵，如图3-58所示。

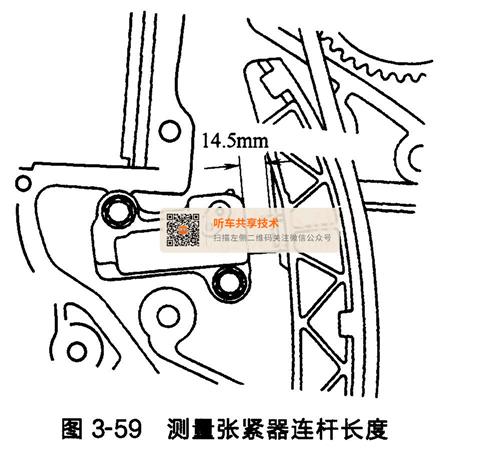

(12)测量张紧器体和张紧器连杆平面部分底部之间的连杆长度。如果长度超出公差则更换凸轮轴链条，如图3-59所示。

张紧器连杆长度使用极限为14. 5 mm.
(13)松松地安装曲轴传动带轮。

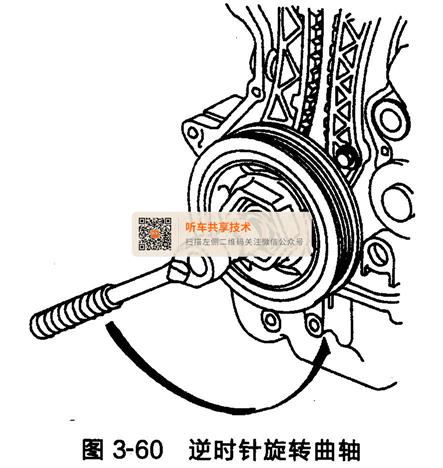

(14)逆时针旋转曲轴，以压缩自动张紧器，如图3-60所示。

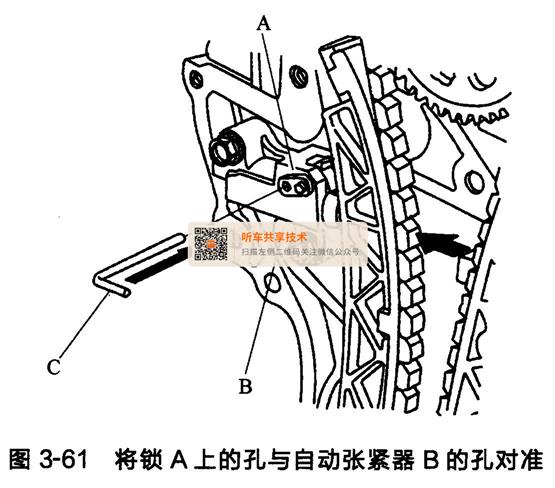

(15)将锁A上的孔与自动张紧器B的孔对准，然后将一个1. 0mm直径的销C插入孔中。顺时针转动曲轴以固定销，如图3-61．所示。

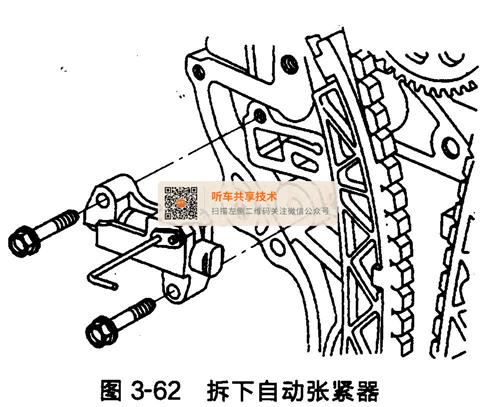

(16)拆下自动张紧器，如图3-62所示。

(17)拆下曲轴传动带轮。

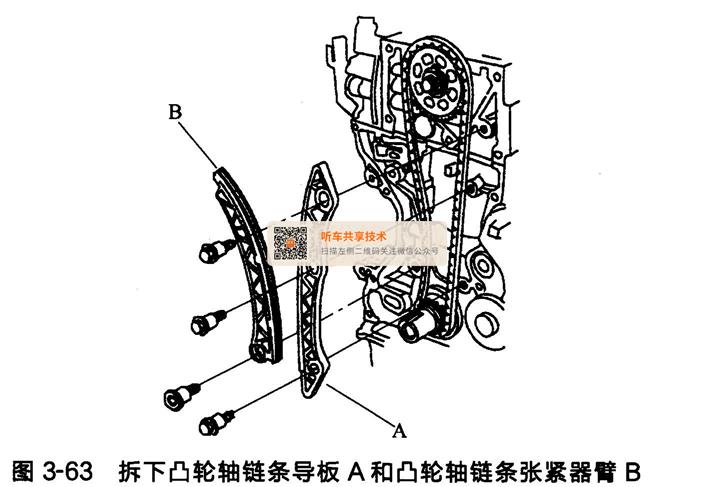

拆下凸轮轴链条导板A和凸轮轴链条张紧器臂B，如图3-63所示。

(18)拆下凸轮轴链条。
