(1)拆卸发动机前盖。
    (2)松开正时链条，如图7-1所示。

    ①松开正时链条张紧器棘轮。
    ②将压力施加到正时链条导板上。
    ③使用一个合适的中心冲固定正时链条张紧器。

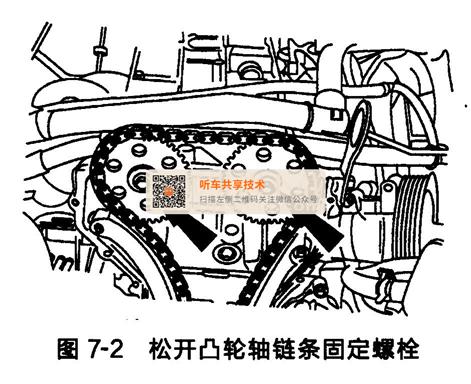

    (3)松开凸轮轴链条固定螺栓，如图7-2所示。

注意：使用开口六角扳手固定凸轮轴，以避免转动。

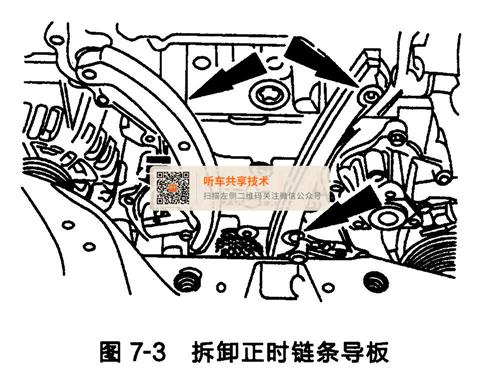

(4)拆卸正时链条导板，如图7-3所示。

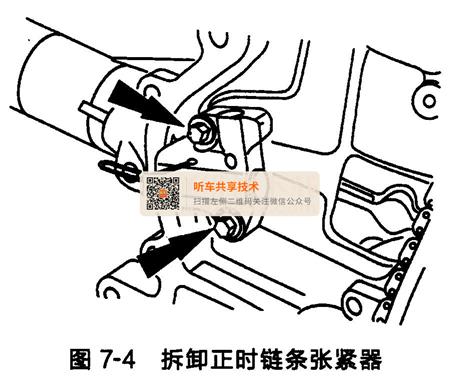

(5)拆卸正时链条张紧器，如图7-4所示。
