发动机正时链条部件如图6-1所示。

   (1)拆卸曲轴传动带轮螺栓

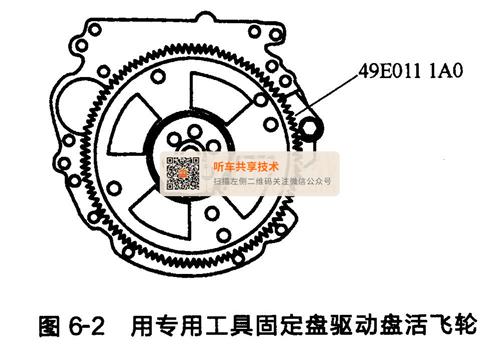

    拆卸曲轴传动带轮时，要使用专用工具49E011 1A0把驱动盘活飞轮固定住，如图6-2所示，让它们无法转动，然后再拆卸传动带轮安装螺栓。

 (2)拆卸发动机前罩
用螺钉旋具拆卸油封后，如图6-3所示，再拆卸发动机前罩。

 (3)拆卸正时链条张紧器

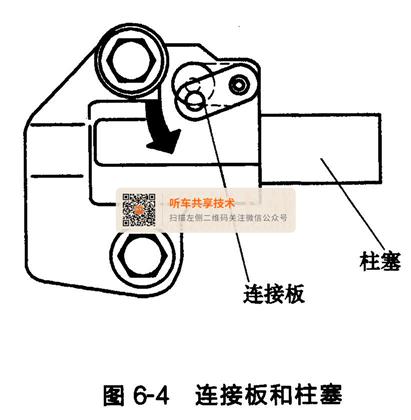

①用螺钉旋具向下推动正时链条张紧器的连接板，释放柱塞锁紧装置，如图6-4所示。

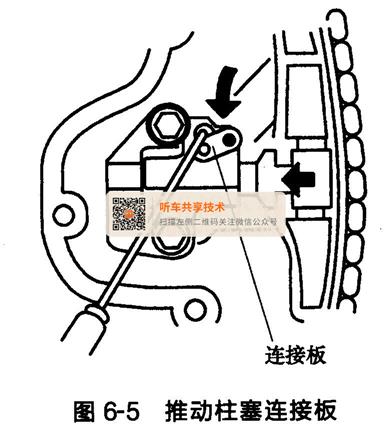

②按照图6-5中的箭头方向向里慢慢推动张紧器的柱塞，同时继续把连接板向下推动。

(4)放开连接板，但柱塞仍要继续推动。

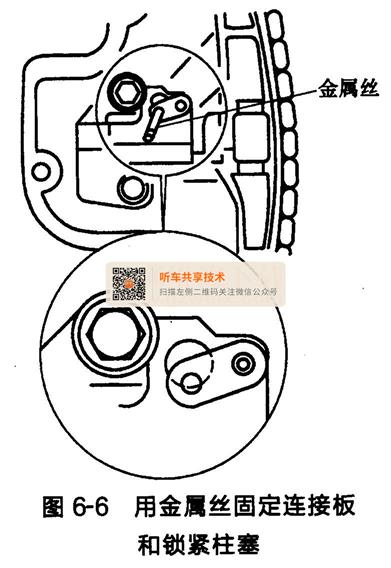

(5)来回移动柱塞2～3min，在连接板孔和张紧装置壳体孔重叠的位置插入一根直径约为1. 5 mm的金属丝，固定住连接板和锁紧柱塞，如图6-6所示。
