适用2006～2011年大众速腾（ 1. 8T BPL）车型
    （一）正时带部件示意图（图5）

    （二）拆卸正时带

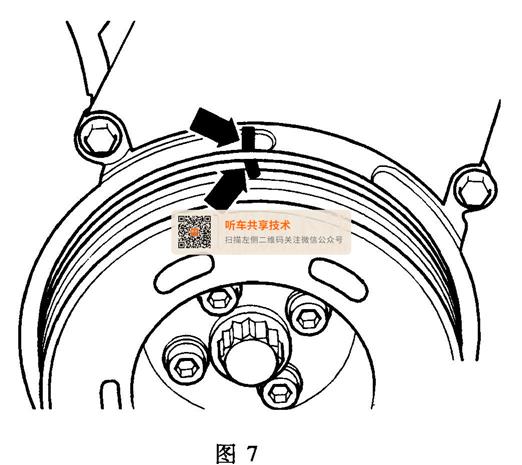

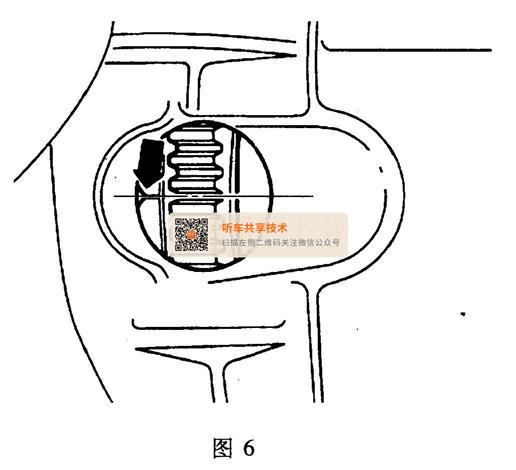

    (1)旋转发动机曲轴，使曲轴位于1缸上止点位置。如发动机安装在车上，则对齐图6箭头所示的标记；如发动机已拆下。则使带轮上的标记与传动带下部护罩的标记对齐（图7箭头所示）。


    (2)拆下曲轴带轮。
    (3)拆下齿形传动带下部和中部护罩。
    (4)标记齿形传动带的转动方向。

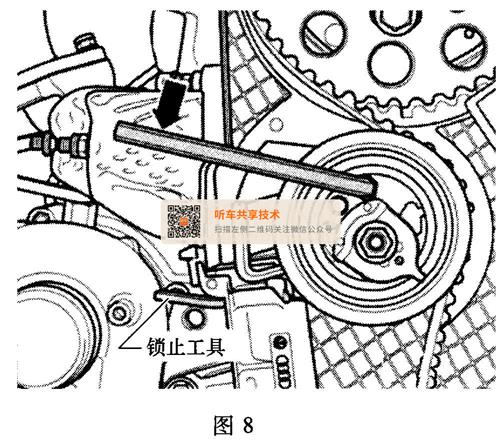

    (5)将内六角扳手插入张紧轮的固定架内并按压张紧装置，直到可如图8所示插入锁止工具将张紧装置锁定到凹槽中。

    (6)将张紧轮的固定螺母从张紧轮上拧下。

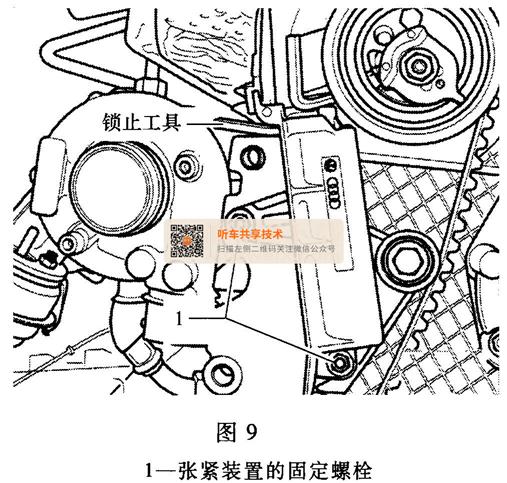

    (7)拧出张紧装置的固定螺栓1，并将张紧装置拆下，如图9所示。

    (8)取下齿形传动带。
    (9)将曲轴略微向逆时针方向旋转。

    （三）安装正时带

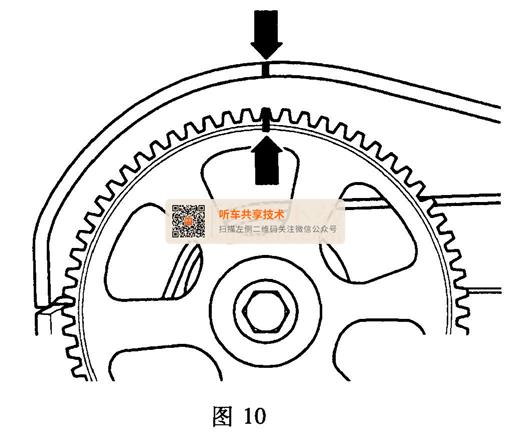

    (1)略微转动凸轮轴，使凸轮轴正时齿轮上的标记与气缸盖罩上的标记（图10箭头所示）对齐。

    (2)略微转动曲轴，使曲轴位于1缸上止点位置，如图6和图7所示。
    (3)将张紧轮偏心件用回转工具小心地顺时针转动，如图11所示。

    (4)将齿形传动带安装到曲轴齿轮上（注意转动方向）。
    (5)将齿形传动带安装到冷卸液泵、张紧轮和凸轮轴正时齿轮上。
    (6)安装齿形传动带的张紧装置。
    (7)将张紧轮偏心件用回转工具逆时针转动，直到锁止工具可轻松地取下。
    (8)接着让张紧装置在其反作用力的作用下顺时针松开，此时偏心件的凸起朝挡块移动，直至达到尺寸a （4mm±1 MM）。
    (9)将张紧轮保持在这个位置上并以25N·m的力拧紧。
    (10)安装齿形传动带中部和下部护罩。
