适用2002～2008年现代特拉卡（3. 5L）车型
    （一）正时带部件图（图45）

    （二）拆卸方法
    (1)使用16mm扳手把张紧器臂顺时针方向旋转14°后拆卸正时带。
    (2)拆卸动力转向泵轮、惰轮、张紧轮和曲轴轮。

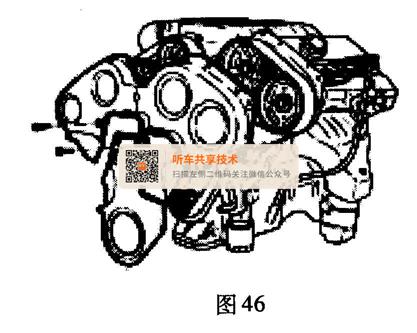

    (3)拆卸正时带上下盖，如图46所示。

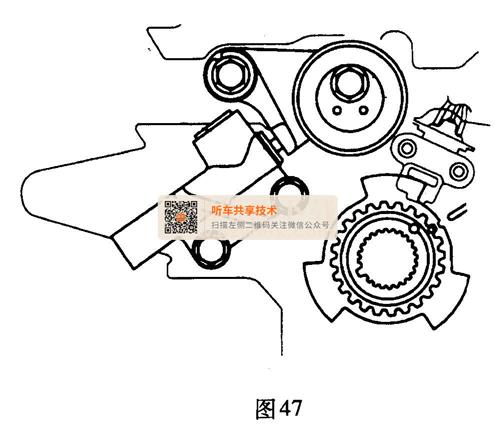

    (4)拆卸自动张紧器，如图47所示。

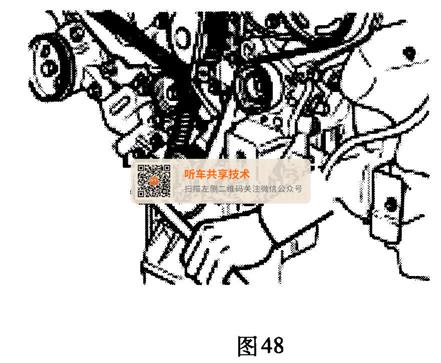

    注意：顺时针方向旋转曲轴对准正时标记，使一缸活塞在压缩上止点位置，这时曲轴正时齿轮上的标记和正时带盖上的正时标记要一致，如图48所示。

(5)拆卸正时带。

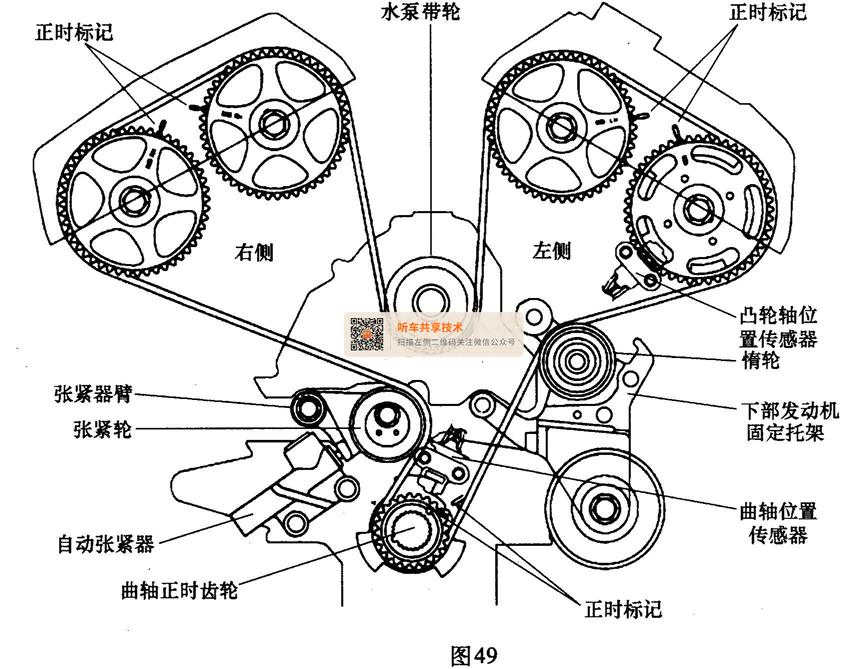

    （三）正时标记示意图（图49）

    （四）安装方法

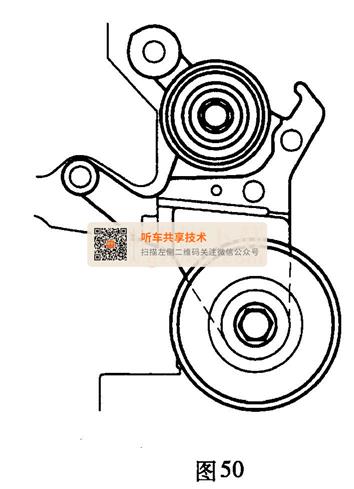

    (1)在下部发动机固定托架上安装惰轮，如图50所示。

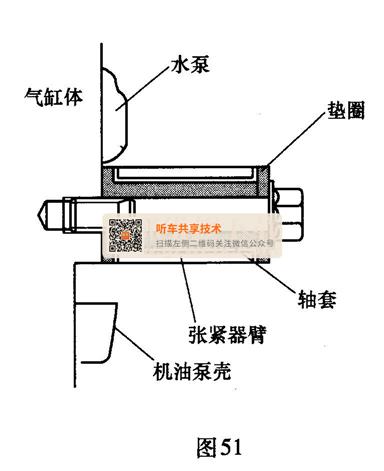

    (2)将张紧器臂、轴套和平垫圈安装在气缸体上，如图51所示。

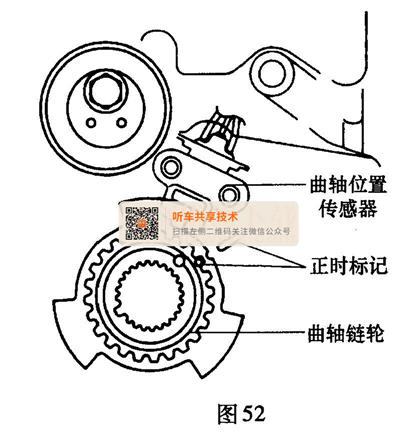

    (3)安装曲轴正时齿轮后对准正时标记，如图52所示。

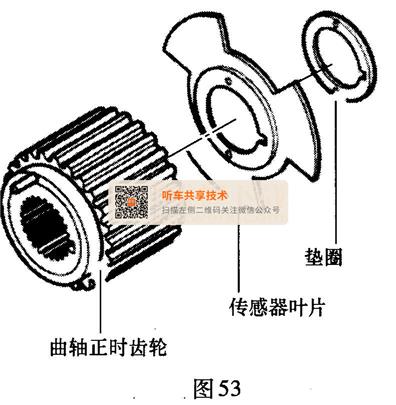

    注意：曲轴传感器叶片不能变形，如图53所示。

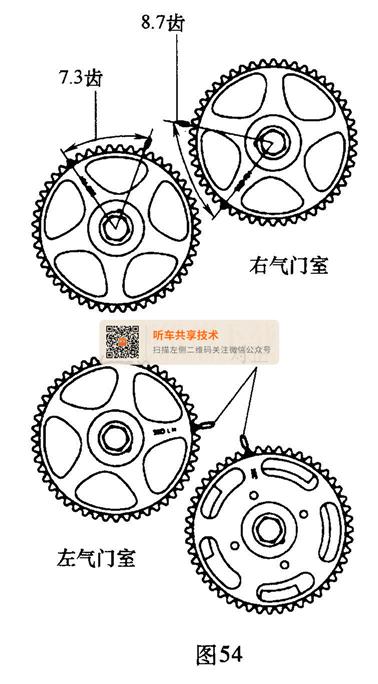

  (4)先按图54所示安装凸轮轴正时齿轮。

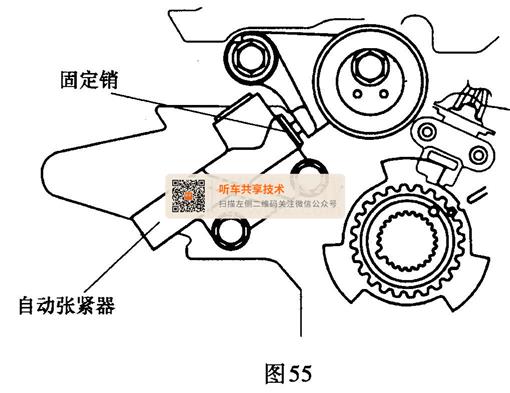

    (5)在机油泵壳上安装自动张紧器，如图55所示。

    注意：这时自动张紧器固定销应是安装状态。

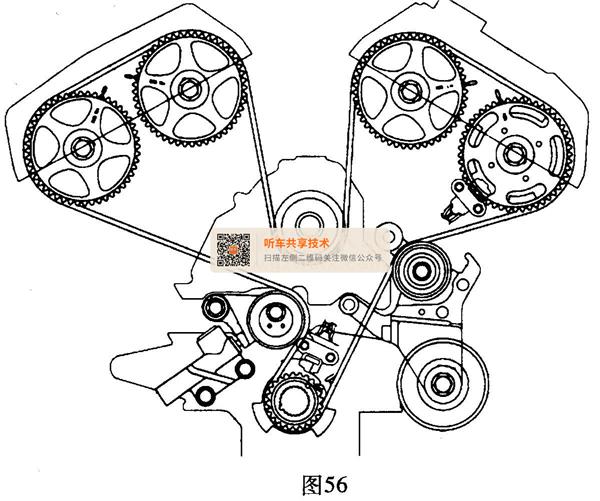

    (6)对准各正时齿轮的正时标记然后安装正时带，如图56所示。

    曲轴正时齿轮→惰轮→排气凸轮轴正时齿轮（LH）→进气凸轮轴正时齿轮（LH）→水泵带轮→进气凸轮轴正时齿轮（RH）→排气凸轮轴正时齿轮（RH）→张紧轮。
    (7)安装正时带后，确认各正时标记对准。
    (8)安装张紧轮。
    (9)拔出自动张紧器固定销。
    (10)顺时针旋转曲轴两周，等待5 min后在上止点（1缸压缩行程）检测自动张紧器的长度。

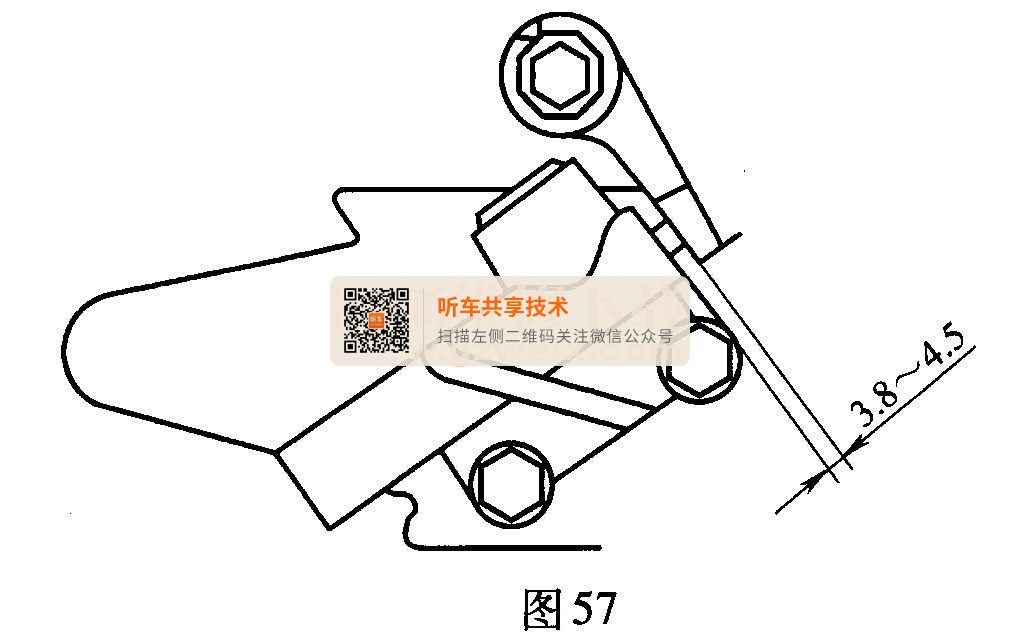

    (11)检测长度是否是3.8～4. 5 mm之间，如图57所示。

    (12)检查各正时齿轮是否在规定位置上。若不在规定位置上，则重新安装正时带和自动张紧器。
