适用2003～2007年福特嘉年华（1. 3 L A9JA）车型
    （一）正时部件示意图（图19）

    （二）拆卸方法
    (1)举升汽车，然后拆卸机油泵。
    (2)降下车辆。
    (3)拆卸气门室盖。
    (4)顺时针转动发动机曲轴至1缸活塞上止点，凸轮轴链轮的正时记号必须置于正上方（12点钟）位置，如图20所示。

    注意：应标记正时链的位置。

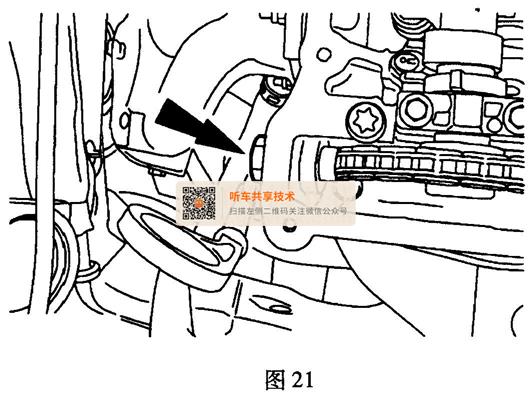

    (5)拆卸正时链液压张紧器，如图21所示。

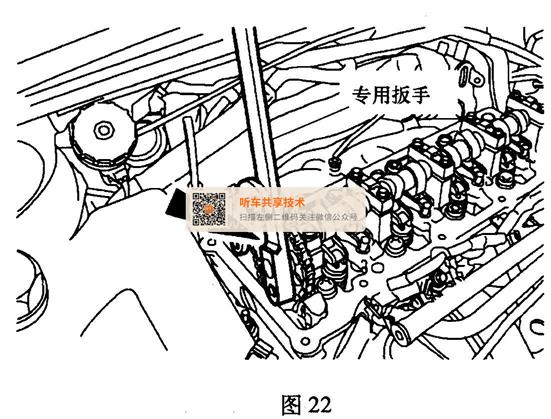

    (6)使用专用扳手拆卸凸轮轴链轮如图22所示。

    (7)举升车辆。

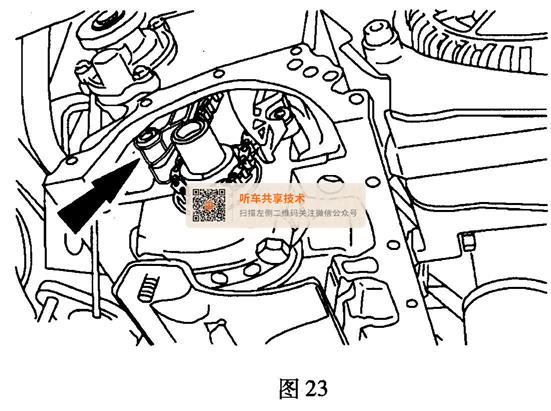

    (8)拆卸正时链条张紧臂，如图23所示。

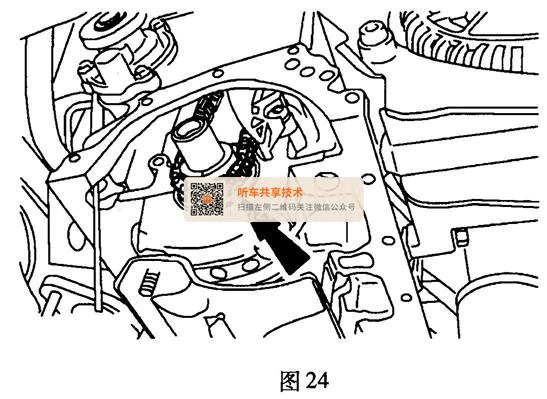

    (9)最后拆卸正时链及曲轴链轮，如图24所示。



  （三）安装方法

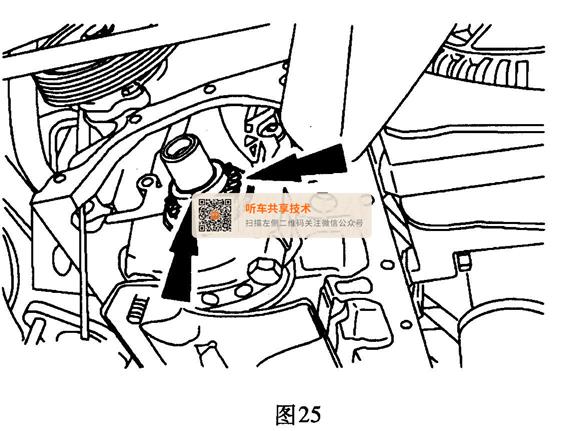

    (1)安装曲轴链轮。确保曲轴链轮的正时标记置于正下方（6点钟）位置，如图25所示。

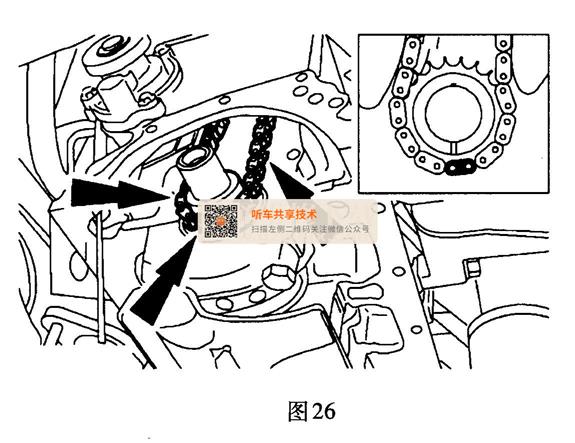

    (2)安装正时链条，曲轴链轮的正时记号必须和正时链上的正时链节对齐，如图26所示。

    (3)安装正时链条张紧臂。
    (4)降下车辆。

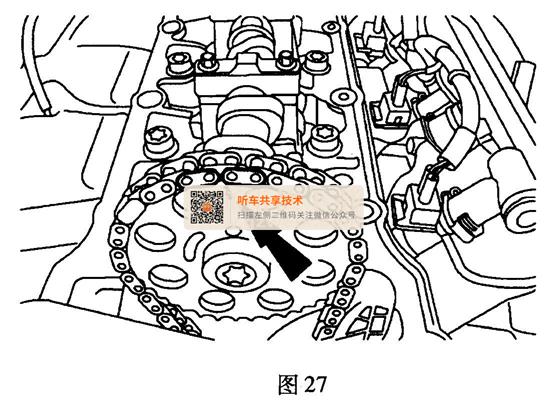

    (5)安装凸轮轴链轮和链条。确保凸轮轴链轮的正时标记置于正上方（12点钟）位置，凸轮轴链轮的正时记号和正时链上的标记对齐，如图27所示。

    (6)使用专用工具，旋紧凸轮轴链轮螺栓。
    (7)安装正时链液压张紧器，用40N·m的力矩拧紧。
    (8)安装机油泵。
    (9)安装气门室盖。
