一、PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条部件识别
    PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条部件识别见图49。

    二、PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条拆卸
    1）拆下传动皮带、发电机、动力转向泵、气缸盖罩盖。
    2）将第1缸设定在压缩行程上止点位置：

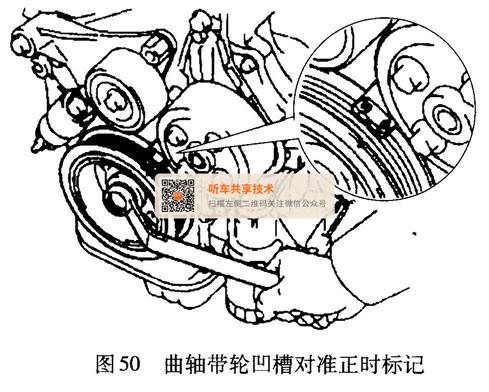

    ①转动曲轴带轮，并将它的凹槽和正时链罩盖的正时标记“O”对准（图50）。

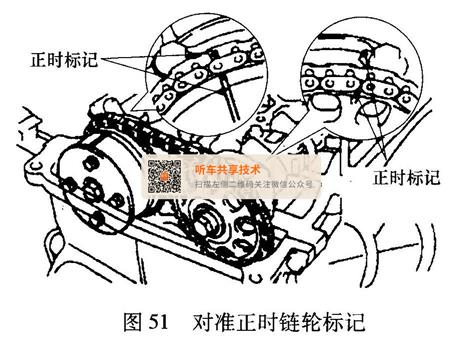

    ②如图51所示，凸轮轴正时链轮正时标记应与1号、2号轴承盖正时标记对准。若没对准，则转动曲轴1圈（360°），对准标记。

    3）拆下曲轴带轮、链条张紧器。
    4）拆下传动带张紧器、曲轴位置传感器、油底壳。
    5）拆下正时链罩盖、曲轴转角传感器板。
    6）拆下链条张紧器滑板、链条减振板。
    7）拆下正时链导板、正时链、曲轴正时链轮。

    三、PREVIA（普瑞维亚）轿车2AZ- FE发动机正时链条安装

    1）将第1缸设定在压缩行程上止点位置：

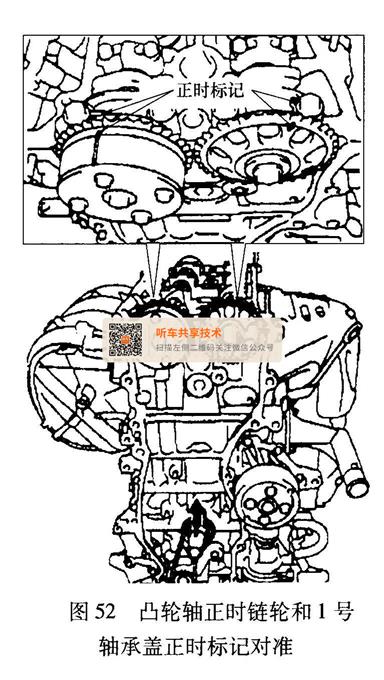

    ①转动凸轮轴，将凸轮轴正时链轮和1号轴承盖正时标记对准（图52）。

    ②用曲轴带轮螺栓转动曲轴，并将定位链设定在曲轴上面（图52）。
    2）安装链条减振板。
    3）安装正时链导板。
    4）安装正时链和曲轴正时链轮。

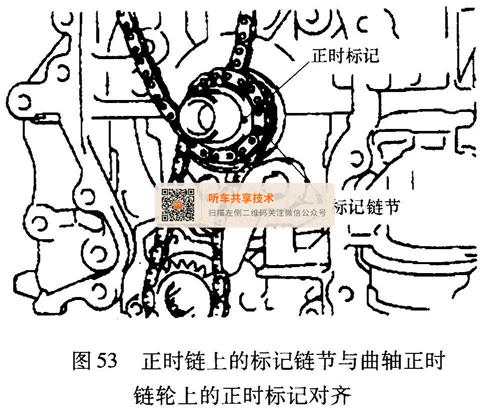

    ①将正时链装在曲轴正时链轮上，并将正时链上的标记链节与曲轴正时链轮上的正时标记对齐，如图53所示。

    ②将正时链装在凸轮轴正时链轮上，并将正时链上的标记链节与凸轮轴正时链轮上的正时标记对齐。
    5）如图54所示，安装正时链条张紧器滑板，滑板应固定在气缸体定位器上。

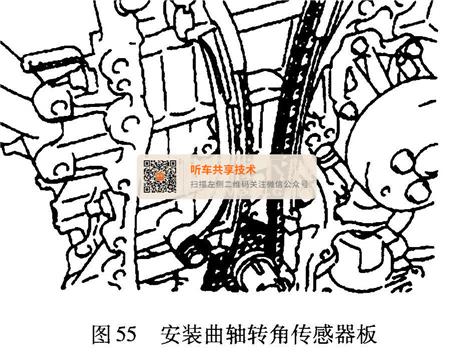

    6）如图55所示，安装曲轴转角传感器板，使传感器板上的“F”标记朝上。

    7）安装正时链条罩盖、传动带张紧器、曲轴位置传感器、油底壳、曲轴带轮。
    8）如图56所示，安装正时链张紧器。松开棘爪，完全压进柱塞并使挂钩勾住销子，使柱塞不能弹出。

    9）设定正时链条张紧度，逆时针转动曲轴，使柱塞定位销从挂钩上脱开，顺时针转动曲轴，使滑板被柱塞压住。
    10）检查气门间隙。
    11）安装气缸盖罩、动力转向泵、发电机和传动带。
