一、SORENTO（索兰托）轿车G6CU发动机正时带拆装
    G6CU发动机正时带部件识别见图1。

    1．正时带拆卸程序
    1）顺时针转动张紧器臂，将传动带从张紧器上拆下。
    2）拆下动力转向泵带轮、惰轮、张紧器轮和曲轴带轮。
    3）拆卸正时带上盖。

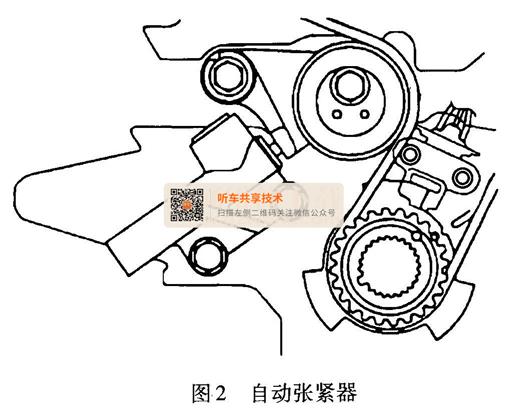

    4）拆卸自动张紧器（图2）。

    5）拆下张紧器螺栓，将正时带拆下。
    2．正时带安装程序
    1）把惰轮安装到到惰轮支架上。
    2）把张紧器臂、平垫圈安装到气缸体上。

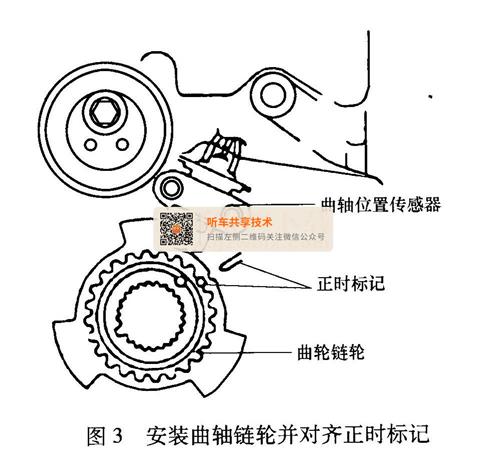

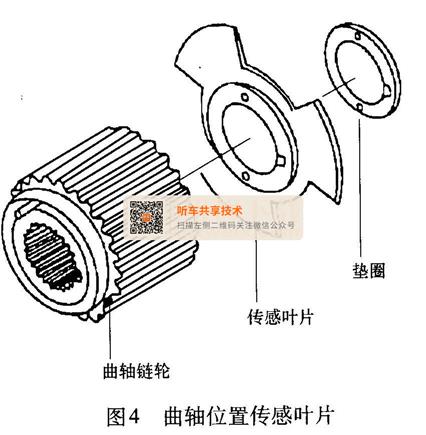

    3）如图3所示，安装曲轴链轮并对齐正时标记。安装时要注意，不要弯折曲轴位置传感叶片（图4）

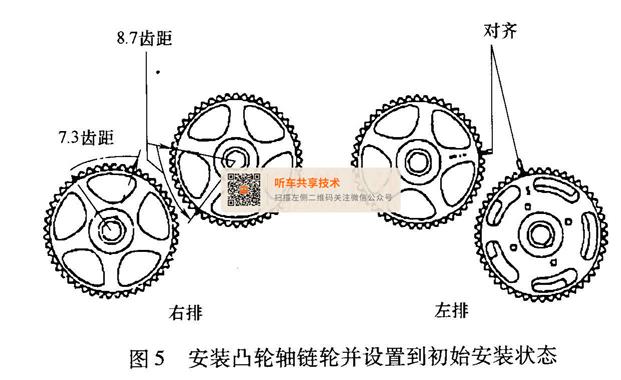

    4）如图5所示，安装凸轮轴链轮并将其设置到初始安装状态。

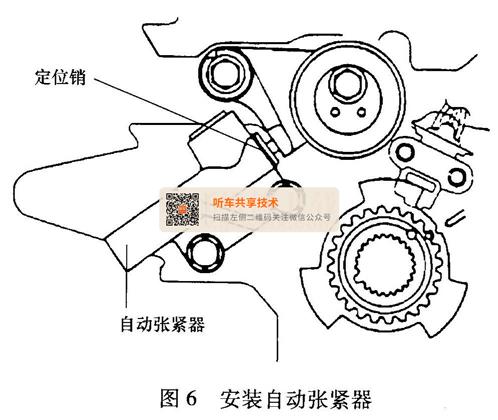

    5）如图6所示，把自动张紧器安装到机油泵壳体上。注意：此时自动张紧器的定位销应装好。

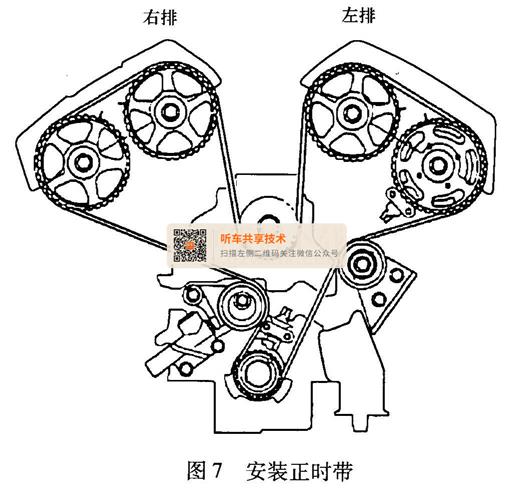

    6）对齐各个链轮的正时标记，然后按照曲轴链轮-惰轮-左侧排气凸轮轴链轮-左侧进气凸轮轴链轮-水泵带轮-右侧进气凸轮轴链轮-右侧排气凸轮轴链轮-张紧器带轮的安装顺序，安装正时带，如图7所示。在此步骤中，1缸活塞要处于压缩上止点位置。

    7）再次确认各个正时标记对齐。
    8）安装张紧器带轮。
    9）拔出自动张紧器上的定位销。

    二、SORENTO（索兰托）轿车G6DA发动机正时链条拆装

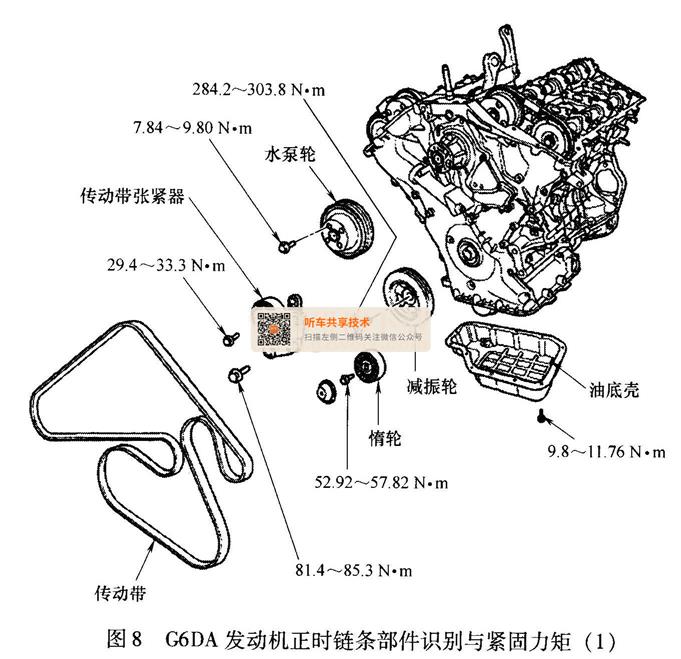

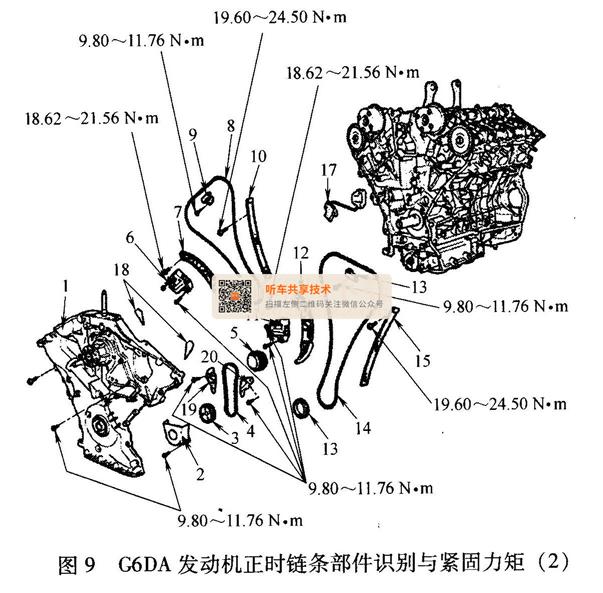

    G6 DA发动机正时链条部件识别如图8和图9所示。

    1．G6DA发动机正时链条系统拆卸

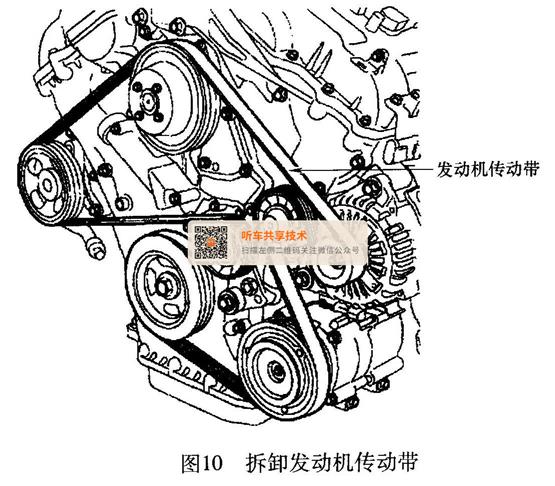

    1）拆卸发动机传动带，如图10所示。

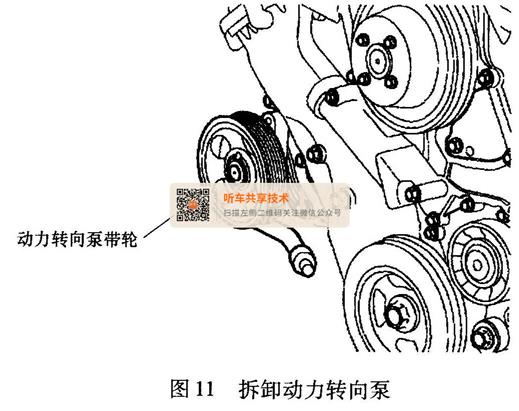

    2）拆卸动力转向泵，如图11所示。

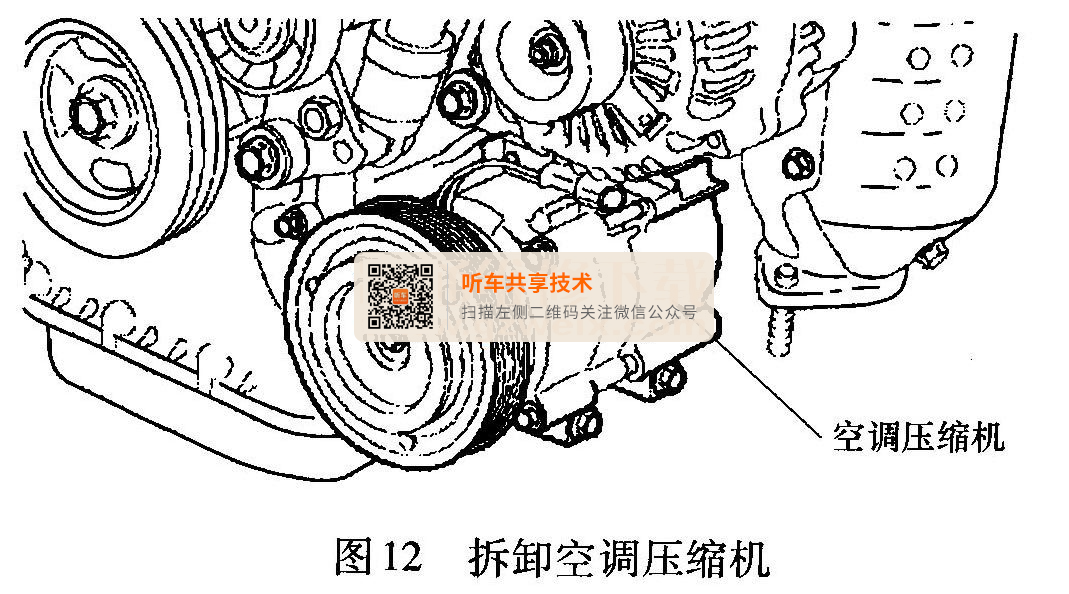

    3）拆卸空调压缩机，如图12所示。

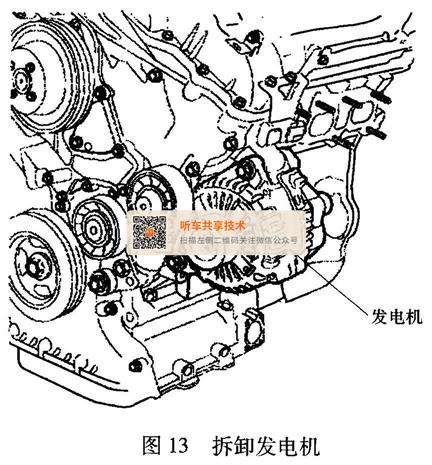

    4）拆卸发电机，如图13所示。

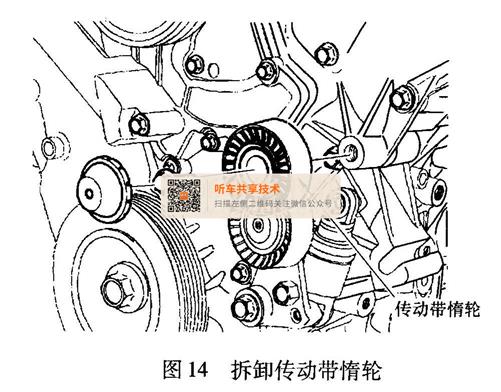

    5）拆卸传动带惰轮，如图14所示。

    6）拆卸传动带自动张紧器，如图15所示。

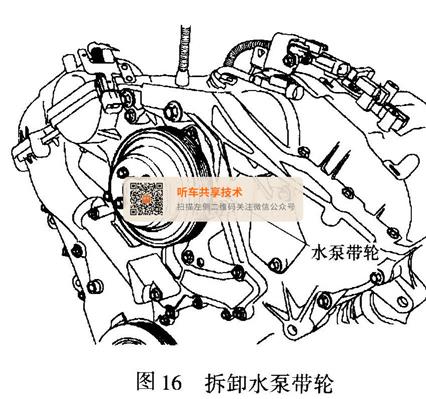

    7）拆卸水泵带轮，如图16所示。

    8）拆下进气歧管。
    9）拆卸发动机罩，如图17所示。

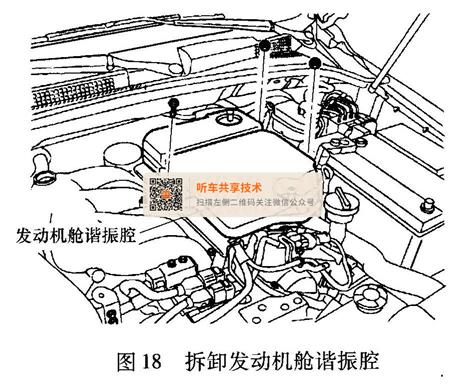

    10）拆卸发动机舱谐振腔，如图18所示。

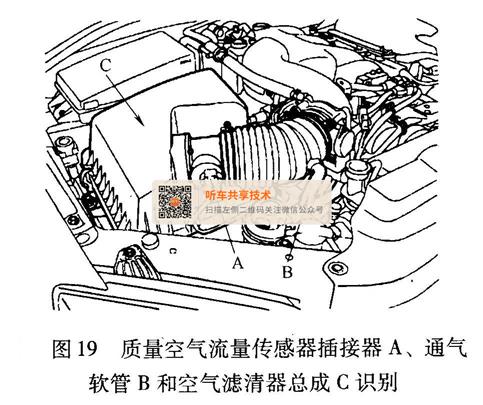

    11）断开质量空气流量传感器插接器A和通气软管B（图19），然后拆卸空气滤清器总成C（图19）。

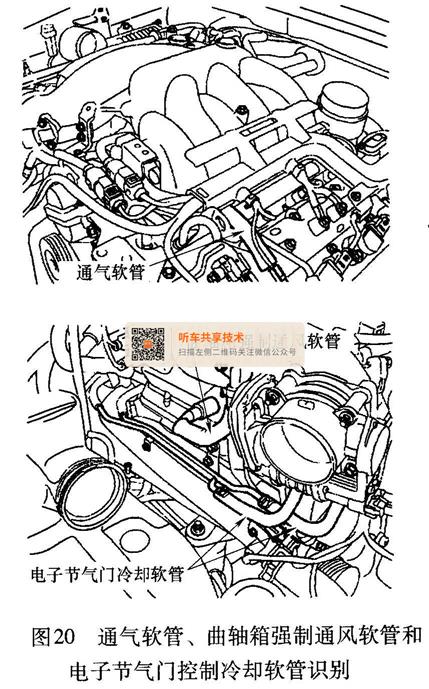

    12）断开通气软管、炭罐清污控制阀软管、曲轴箱强制通风软管和电子节气门控制冷却软管（图20）后，拆下平衡箱。

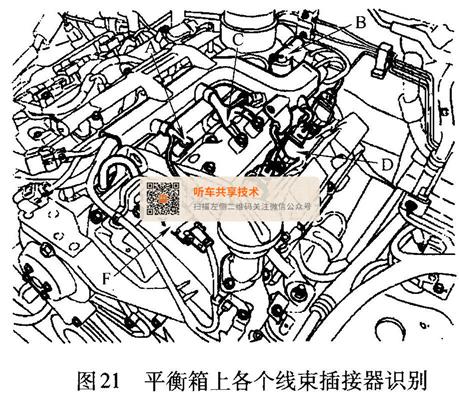

    13）断开平衡箱上的各个线束插接器（如图29-21）。

    ①断开喷油器线束插接器A。
    ②断开凸轮轴位置传感器线束插接器
    ③断开接地线束C。
    ④断开点火线圈线束插接器D。
    ⑤断开冷凝器插接器E。
    ⑥断开机油控制阀线束插接器F。

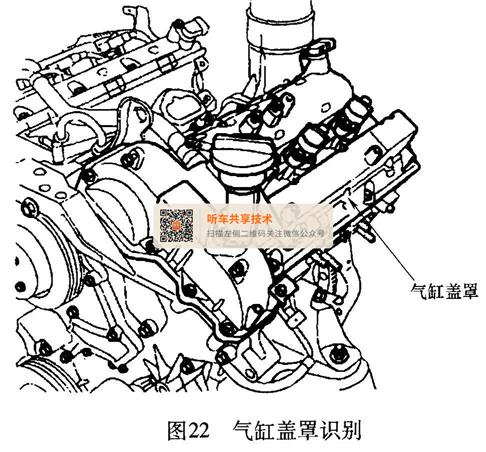

    14）松开气缸盖罩螺栓，然后拆卸气缸盖罩（图22）和密封垫。

    15）把气缸1活塞设置到压缩行程上止点位置：

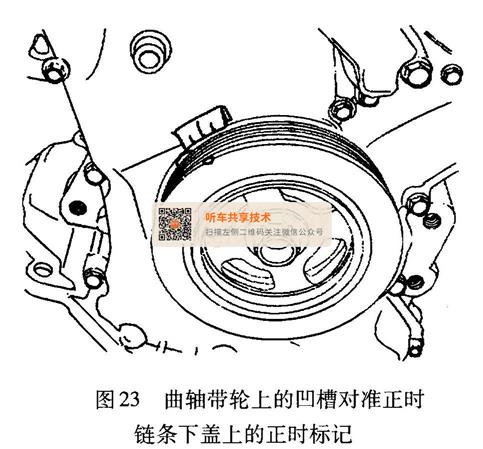

    ①转动曲轴带轮，使曲轴带轮上的凹槽对准正时链条下盖上的正时标记，如图23所示。

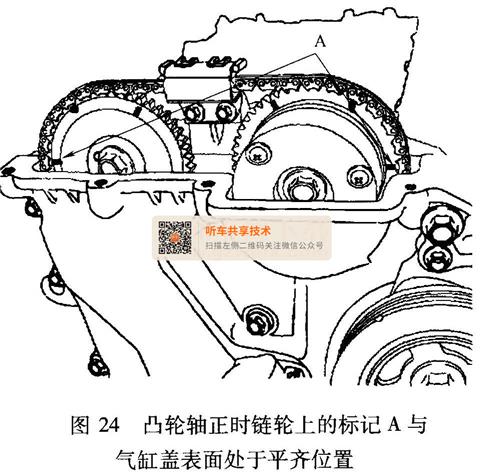

    ②确认凸轮轴正时链轮上的标记A与气缸盖表面处于平齐位置，如图24所示。

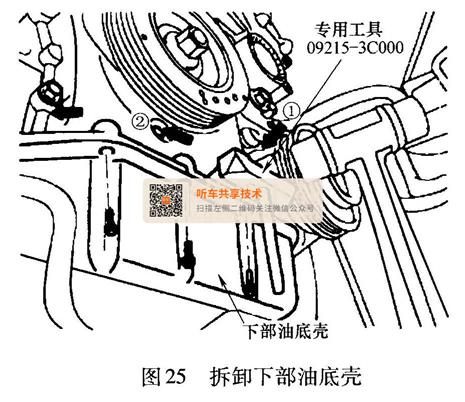

    16）在上部油底壳和下部油底壳之间插入专用工具，清除掉密封剂后拆卸下部油底壳，如图25所示。

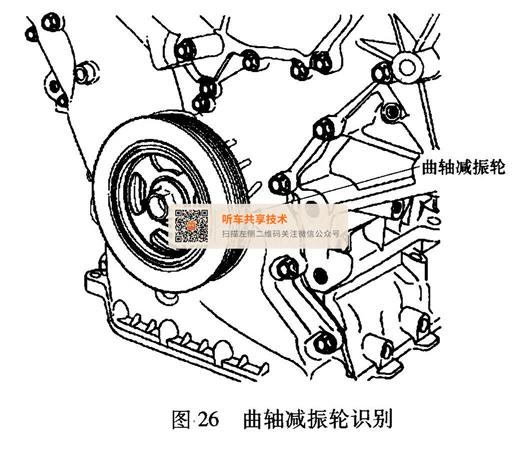

    17）拆卸曲轴减振轮（图26）。

    18）拆卸正时链条盖（图27）。

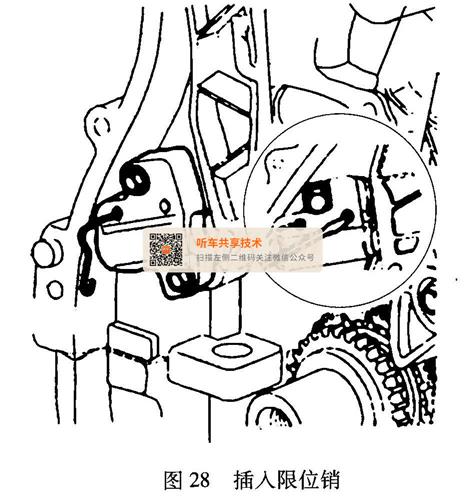

    19）压缩正时链条张紧器后，插入限位销，如图28所示。

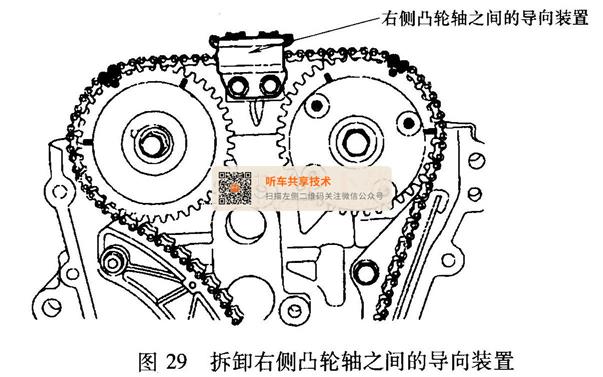

    20）拆卸右侧凸轮轴之间的导向装置，如图29所示。

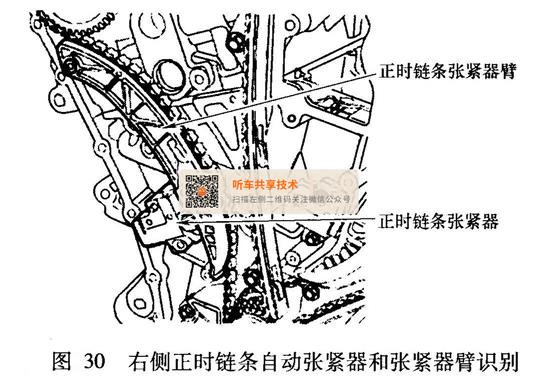

    21）拆卸右侧正时链条自动张紧器和右侧正时链条张紧器臂（图30）。

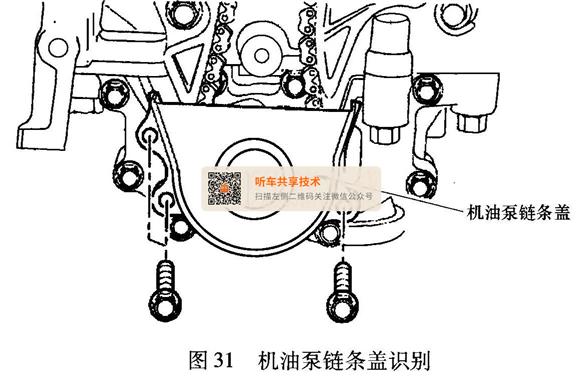

    22）拆卸机油泵链条盖（图31）。

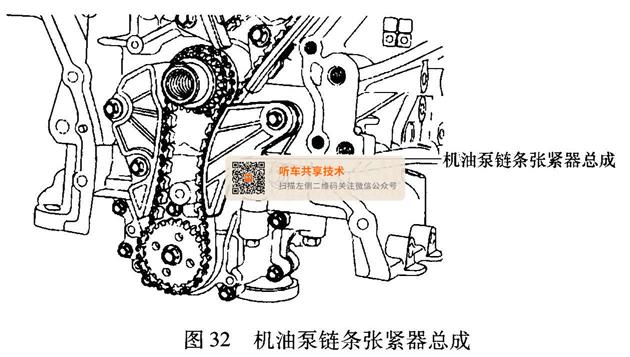

    23）拆卸机油泵链条张紧器总成（图32）。

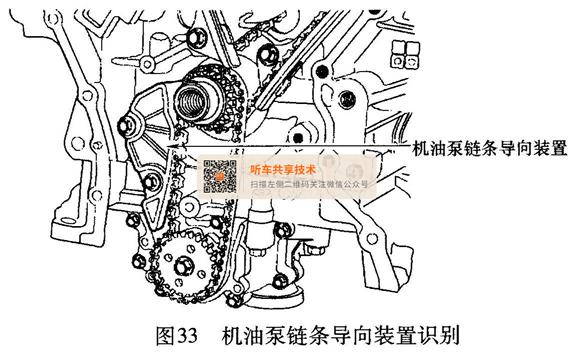

    24）拆卸机油泵链条导向装置（图33）。

    25）拆卸右侧正时链条。
    26）拆卸右侧正时链条导向装置（图34）。

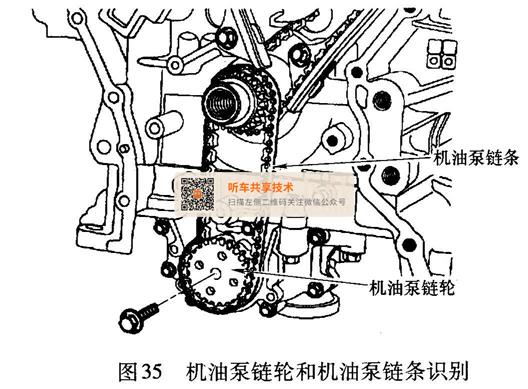

    27）拆卸机油泵链轮和机油泵链条（图35）。

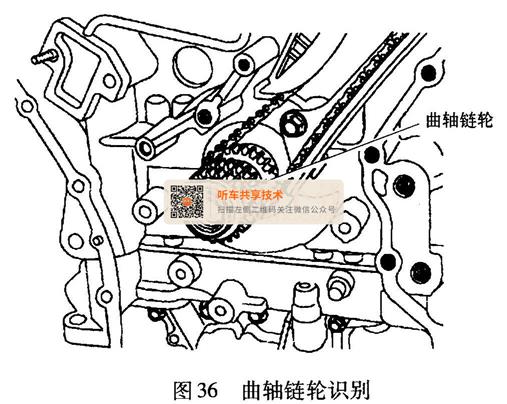

    28）拆卸曲轴链轮（图36，右侧凸轮轴驱动）。

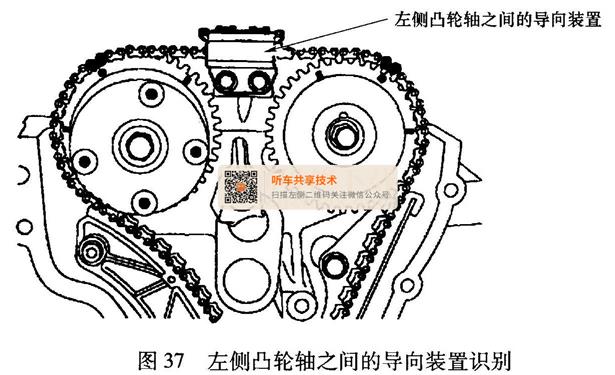

    29）拆卸左侧凸轮轴之间的导向装置（图37）。

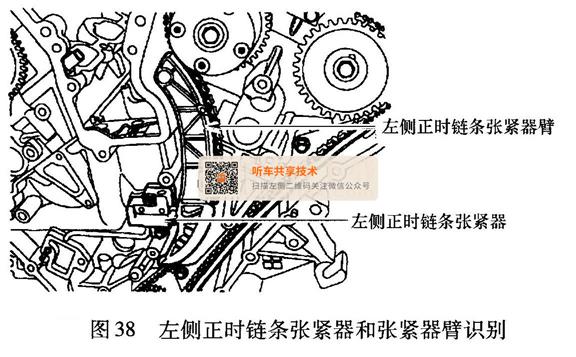

    30）拆卸左侧正时链条自动张紧器和张紧器臂（图38）。

    31）拆卸左侧正时链条。

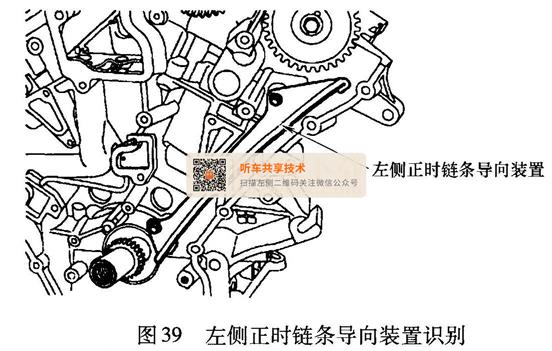

    32）拆卸左侧正时链条导向装置（图39）。

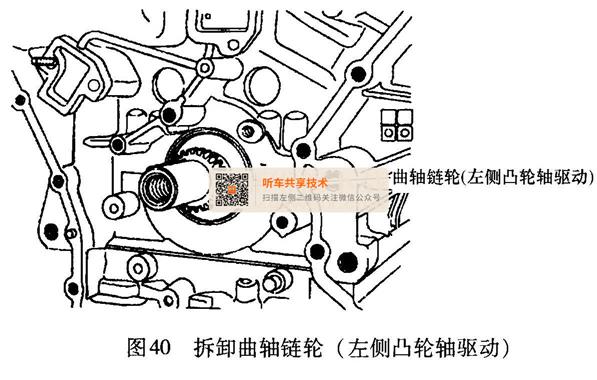

    33）拆卸曲轴链轮（图40，左侧凸轮轴驱动）。

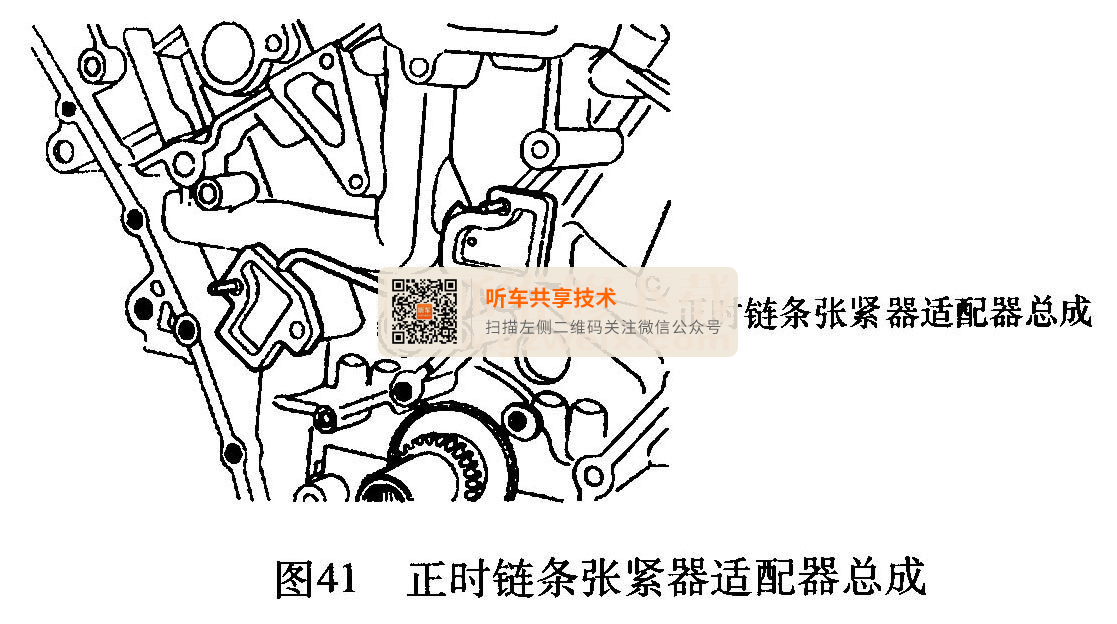

    34）拆卸正时链条张紧器适配器总成，如图41所示。

    2. G6DA发动机正时链条系统安装

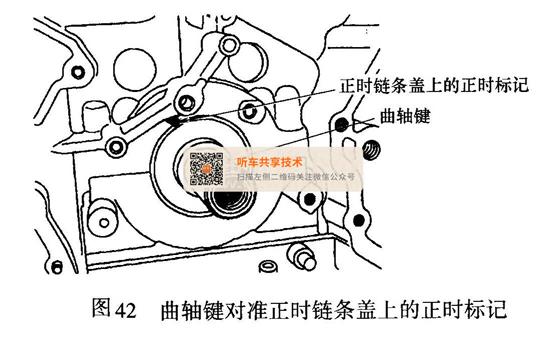

    1）将曲轴键对准正时链条盖上的正时标记（图42），对准标记后，1缸活塞应处于压缩行程上止点位置。

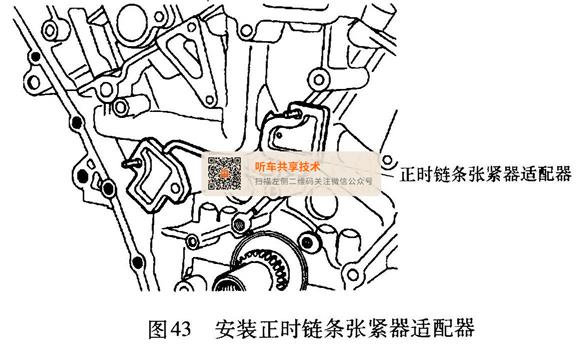

    2）安装正时链条张紧器适配器，如图43所示。

    3）安装曲轴链轮（左凸轮轴驱动），如图44所示。

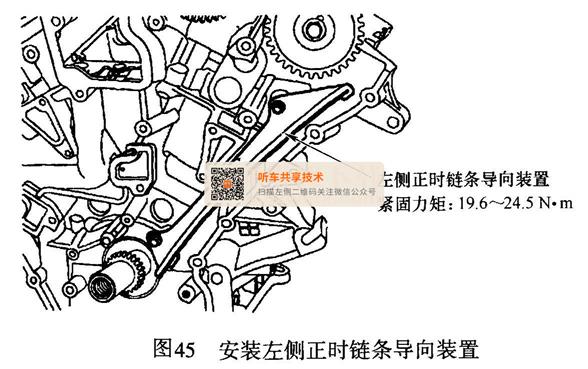

    4）安装左侧正时链条导向装置，如图45所示。

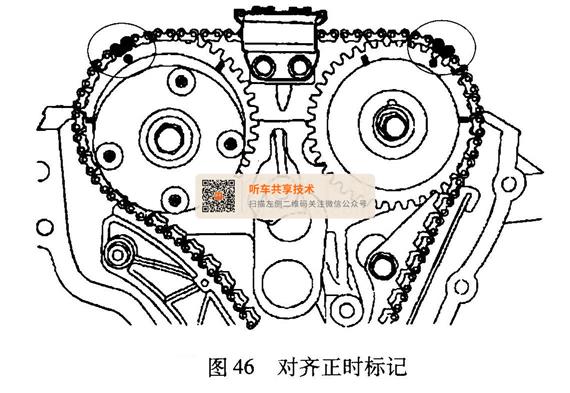

    5）按照曲轴链轮、正时链条导向装置、排气凸轮轴链轮、进气凸轮轴链轮的安装顺序，安装左侧正时链条。安装时，应将正时链条上的正时标记（彩色链节）与各个链轮上的正时标记对齐，如图46所示。

    6）安装左侧正时链条张紧器臂并紧固至18.6～21. 5N·m。

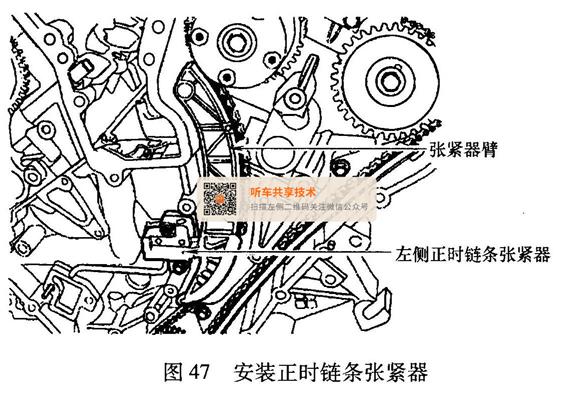

    7）如图47所示，安装正时链条张紧器并紧固至9.8～11. 76N·m。

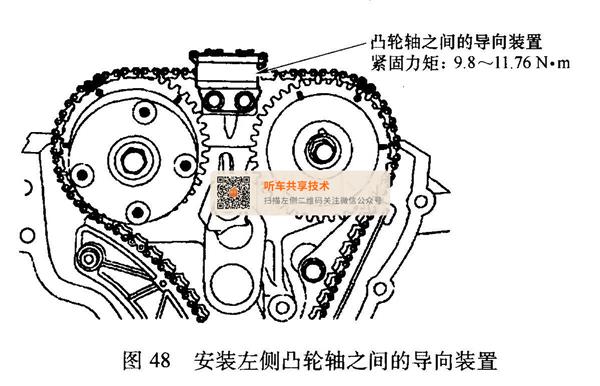

    8）安装左侧凸轮轴之间的导向装置，如图48所示。

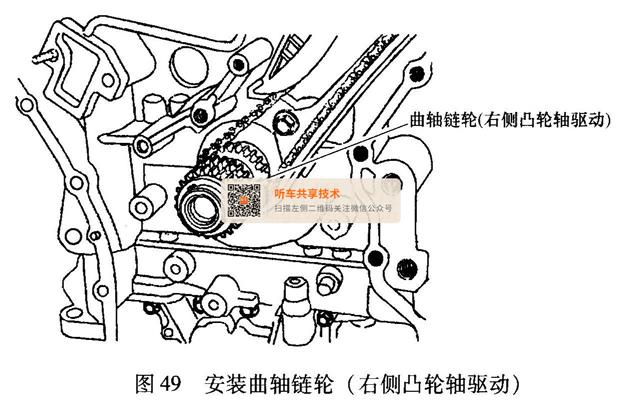

    9）安装曲轴链轮（右侧凸轮轴驱动），如图49所示。

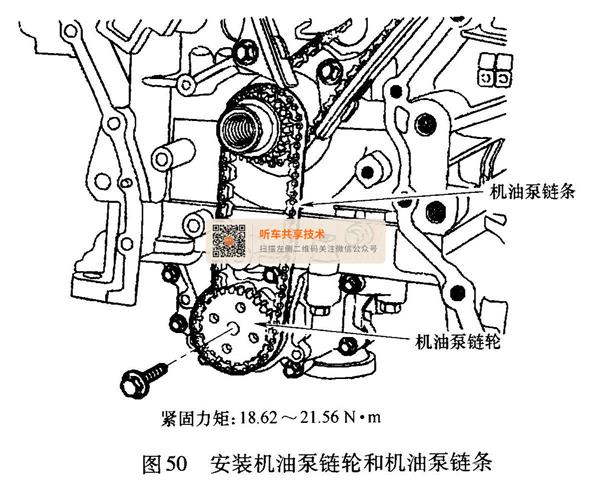

    10）安装机油泵链轮和机油泵链条，如图50所示。

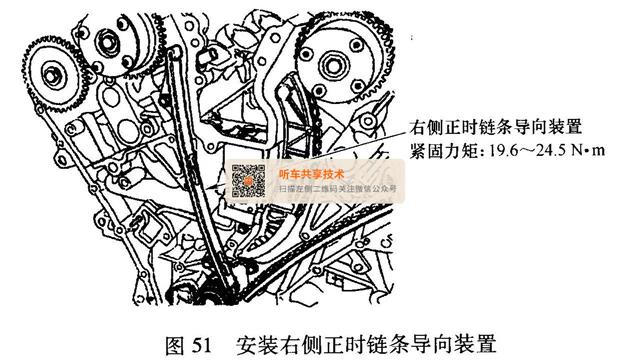

    11）安装右侧正时链条导向装置，如图51所示。

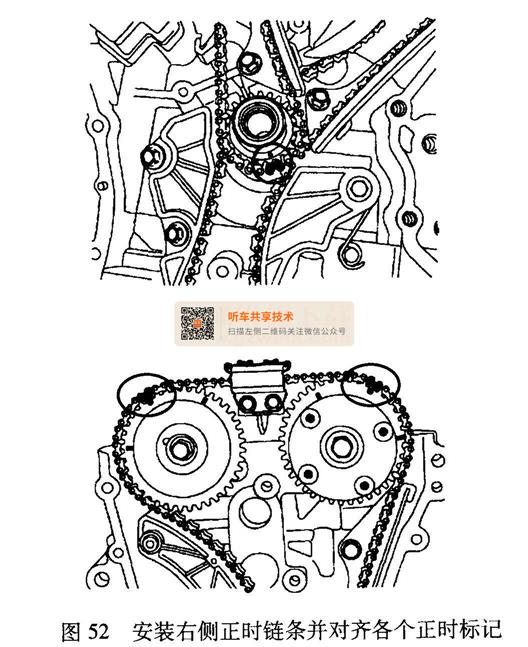

    12）按照曲轴链轮、进气凸轮轴链轮、排气凸轮轴链轮的安装次序，安装右侧正时链条，并对齐各个正时标记，如图52所示。

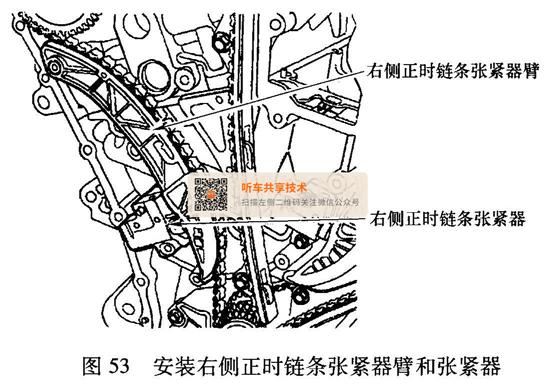

    13）安装右侧正时链条张紧器臂，如图53所示。

    14）安装右侧正时链条张紧器，如图53所示。

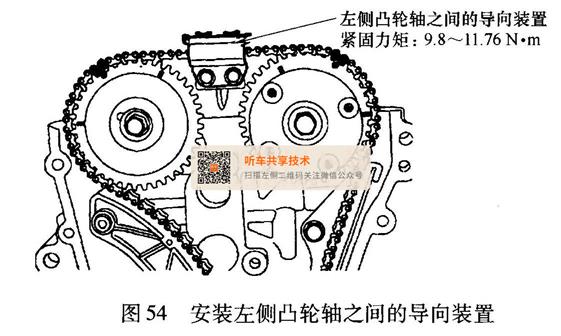

    15）安装左侧凸轮轴之间的导向装置，如图54所示。

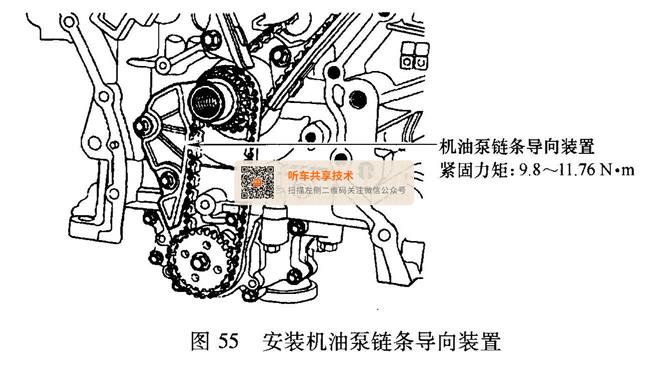

    16）安装机油泵链条导向装置，如图55所示。

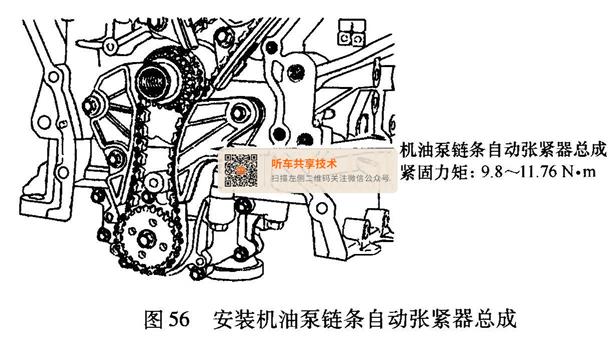

    17）安装机油泵链条自动张紧器总成，如图56所示。

    18）拔出插入张紧器的限位销。

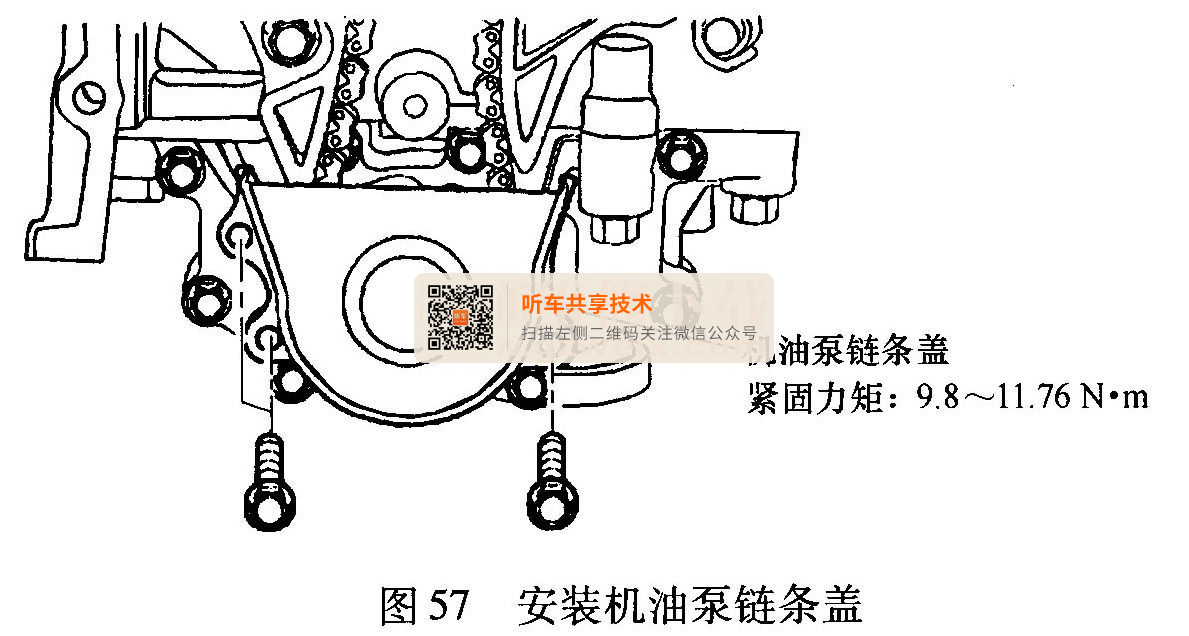

    19）安装机油泵链条盖，如图57所示。

    20）将曲轴转动2周，确认正时标记对齐。
    21）安装正时链条盖。

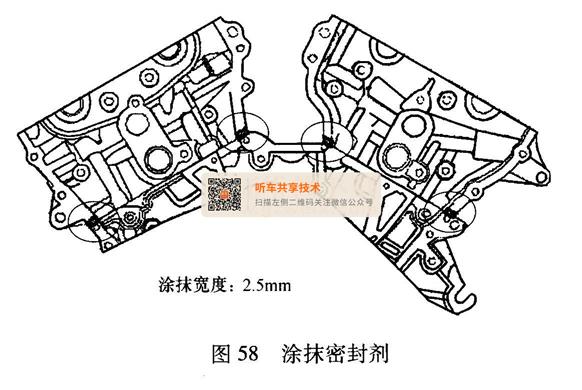

    ①如图58所示，涂抹液体密封剂。

    ②涂抹密封剂后5 min内，安装部件。

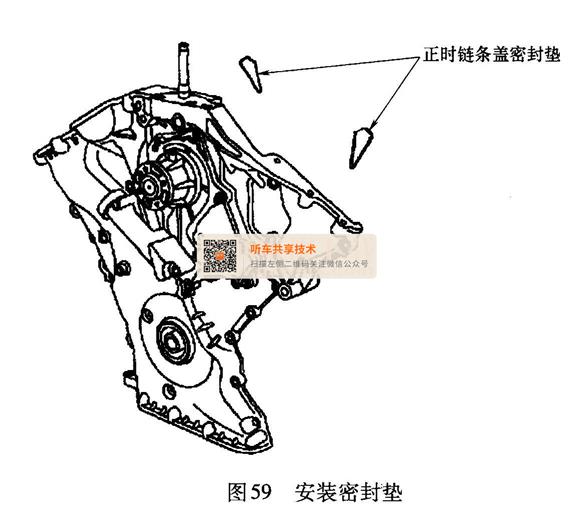

    ③安装密封垫，如图59所示。

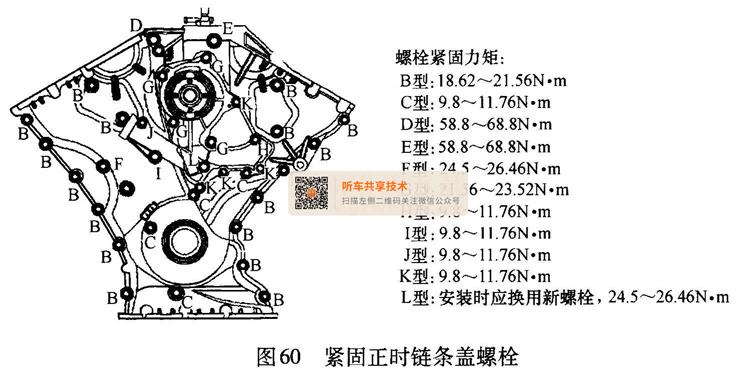

    ④紧固正时链条盖螺栓，如图60所示。

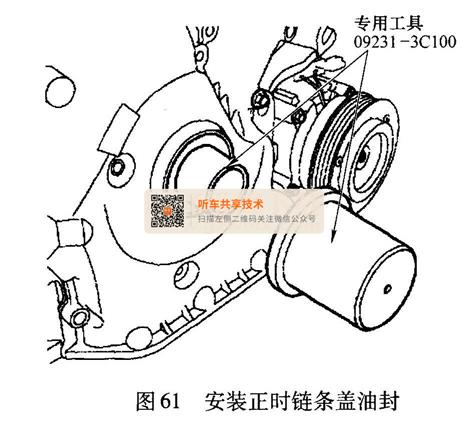

    22）用专用工具，安装正时链条盖油封，如图61所示。

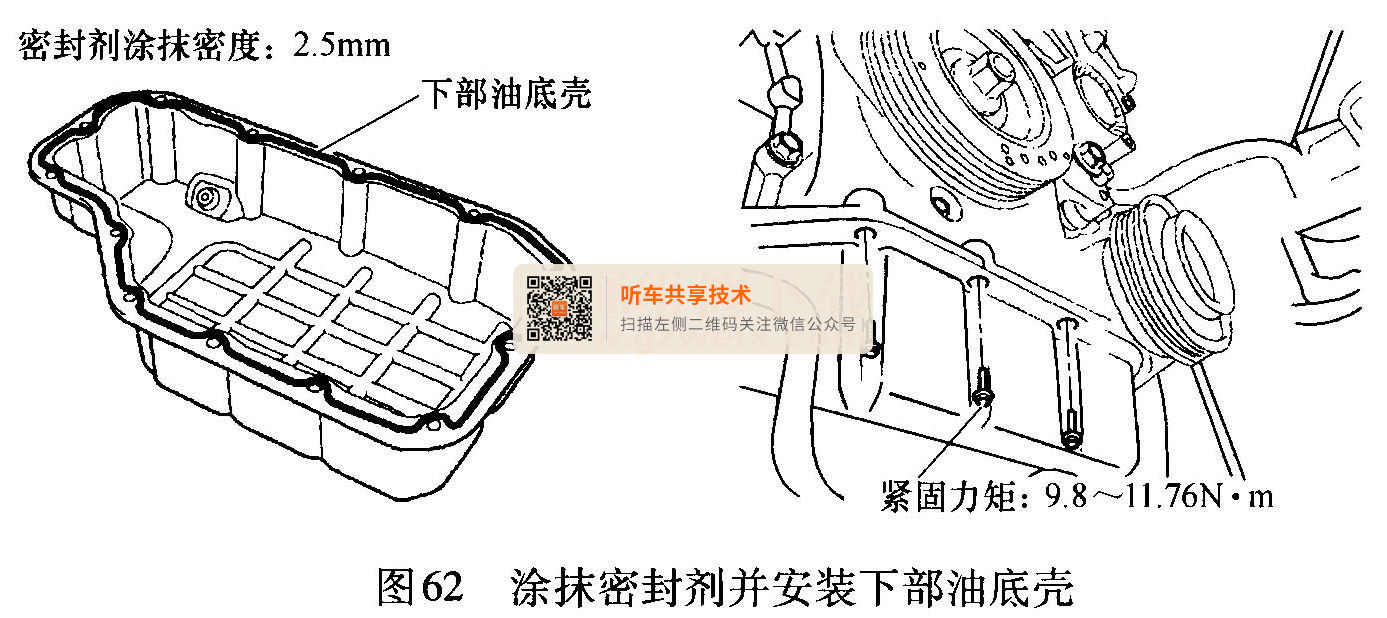

    23）涂抹密封剂并安装下部油底壳，如图62所示。

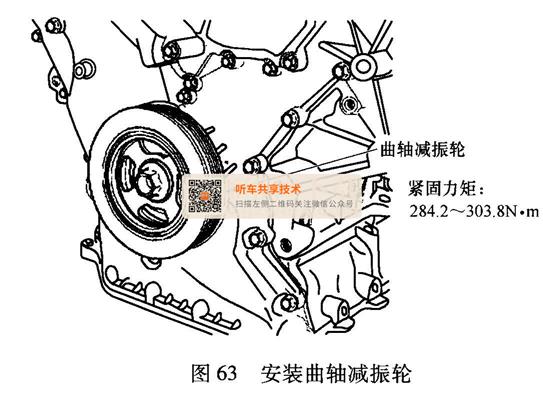

    24）安装曲轴减振轮，如图63所示。

    25）安装气缸盖罩。

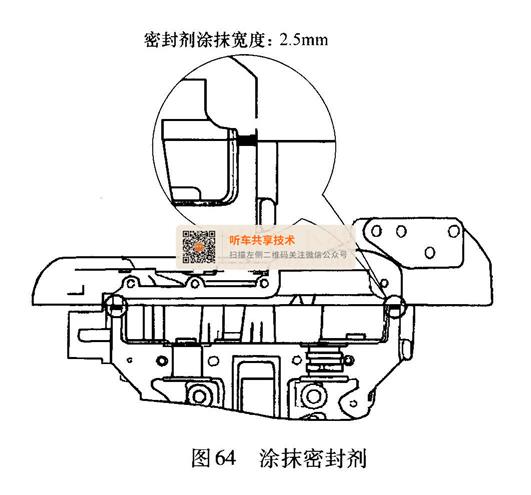

    ①按照图64所示，涂抹密封剂。

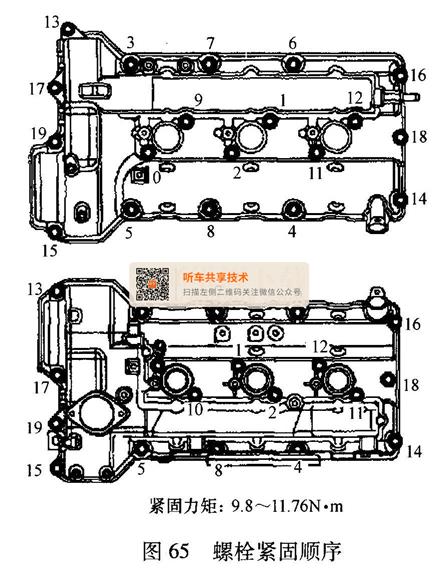

    ②按照图65所示的螺栓紧固顺序，紧固各个螺栓。注意，气缸盖罩的密封衬垫必须换用新的。

    ③安装点火线圈。

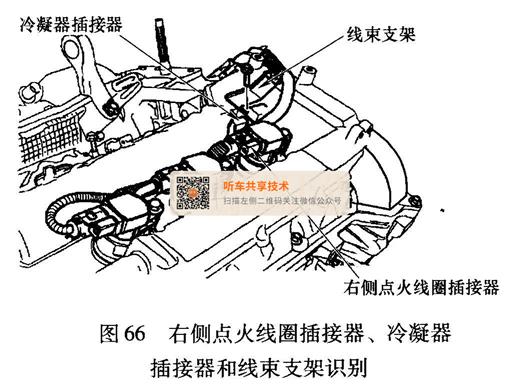

    ④按照图66所示，插接右侧点火线圈插接器、冷凝器插接器并安装好线束支架。

    26）安装进气歧管。

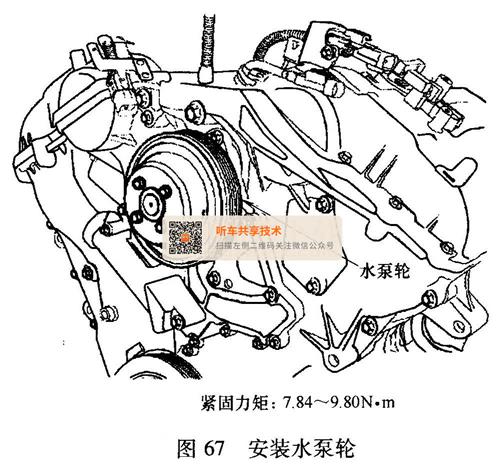

    27）安装水泵轮，如图67所示。

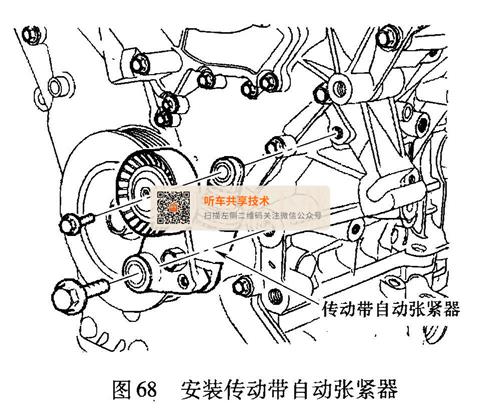

    28）安装传动带自动张紧器，如图68所示。

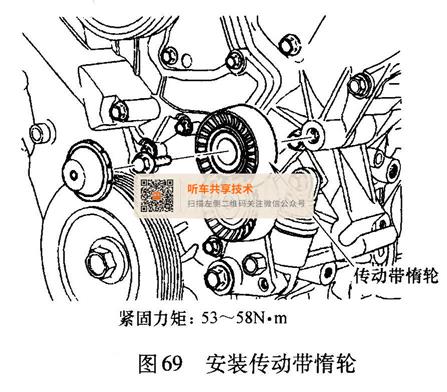

    29）安装传动带惰轮，如图69所示。

    30）安装发电机。
    31）安装空调压缩机。
    32）安装动力转向泵。

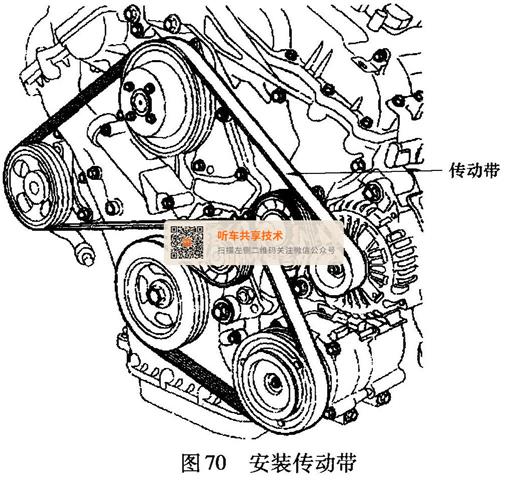

    33）安装传动带，如图70所示。
