一、凸轮轴正时链装配一览，如图1所示。

    二、拆卸和安装凸轮轴正时链
      1．必备的专用工具、检测仪器以及辅助工具

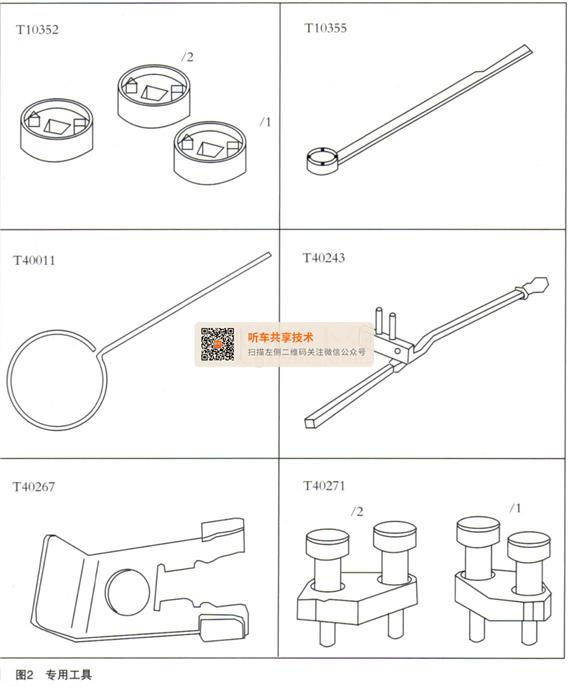

     （1）拆卸工具T10352/2、固定工具T10355、锁定销T40011、装配杆T40243、定位工具T40267、凸轮轴固定装置T40271和安装工具T40266，如图2所示。

     （2）装配工具T10531，如图3所示。

    2．拆卸
     （1）在安装支撑发动机位置处拆卸。
     （2）拆卸发动机支座。
     （3）拆卸发动机支承。
     （4）拆卸正时链上部盖板。
     （5）拆卸隔音垫。
     （6）用固定工具T10355将减震器转到上止点位置。

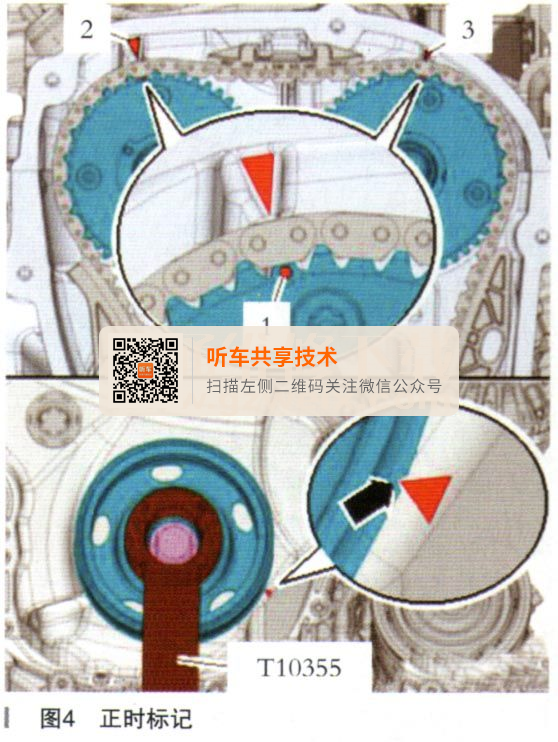

     （7）凸轮轴链轮的标记（如图4中1所示）必须与标记（如图4中2和3所示）相对。减震器切口必须与正时链下部盖板（如图4中箭头所示）上的标记相对。小心！控制阀为左旋螺纹。

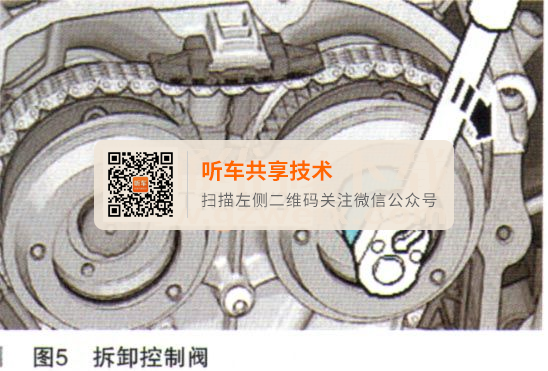

     （8）用安装工具T10352/2沿如图5中箭头方向拆卸左右两侧控制阀。

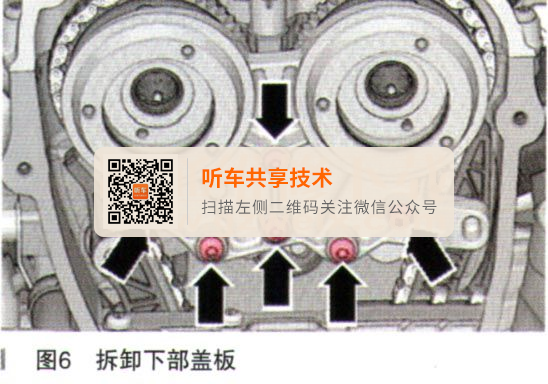

     （9）拧出螺栓（如图6中箭头所示）并取下轴承支架。拆卸正时链下部盖板。

     （10）沿如图7中箭头方向所示按压机油泵的链条张紧器张紧箍并用锁定销T40011固定。拧出螺栓（如图7中1所示）并拆卸链条张紧器。

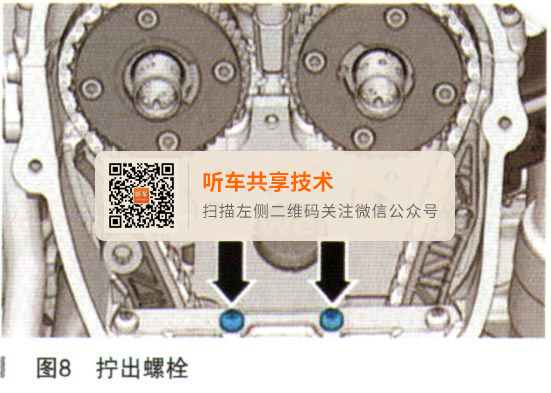

     （11）拧出螺栓（如图8中箭头所示）。

     （12）拧入装配杆T40243（如图9中箭头所示）。压紧链条张紧器的卡环（如图9中1所示）并固定住。缓慢地沿如图9中箭头方向按压装配杆T40243并固定。

     （13）用定位工具T40267固定链条张紧器，如图10所示。拆卸装配杆T40243。

     （14）在汽缸盖上柠上凸轮轴固定装置T40271/2并沿箭头方向（如图11中2所示）推到链轮花键中。必要时用安装工具T40266旋转进气凸轮轴（如图11中1所示）。

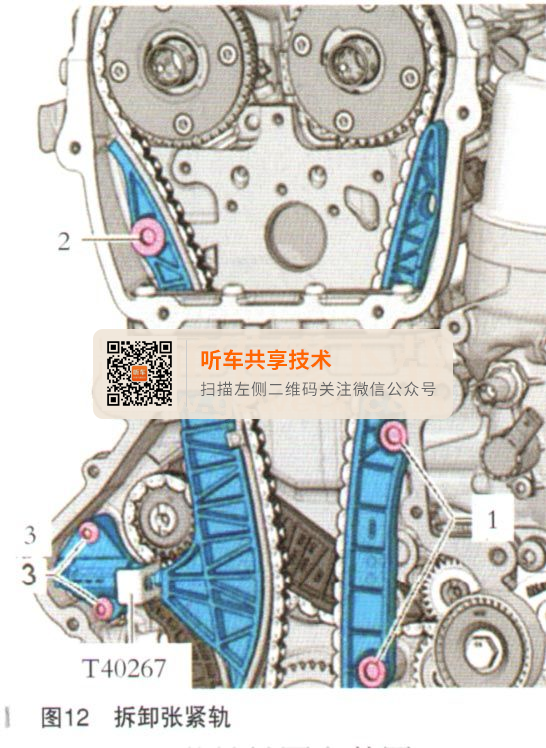

     （15）拧出螺栓（如图12中2所示）并拆卸凸轮轴正时链的张紧轨。

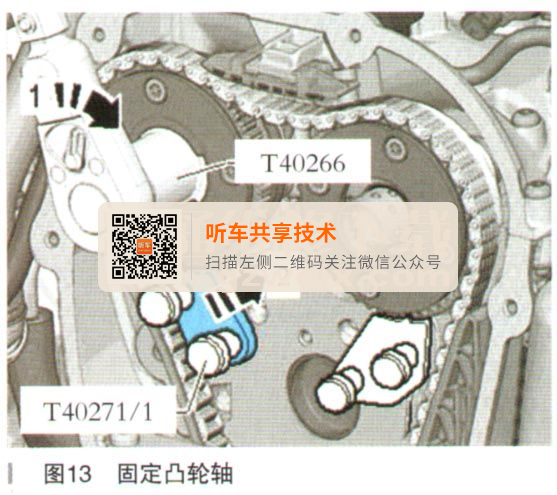

     （16）凸轮轴固定装置T40271/1拧到汽缸盖上。用安装工具沿如图13中箭头方向1旋转进气凸轮轴，直至凸轮轴固定装置T40271/1可以推入到链轮花键中（如图13中2所示）。

     （17）用螺丝刀松开卡子并向前压张紧轨，以便拆下上部滑轨（如图14中箭头所示）。

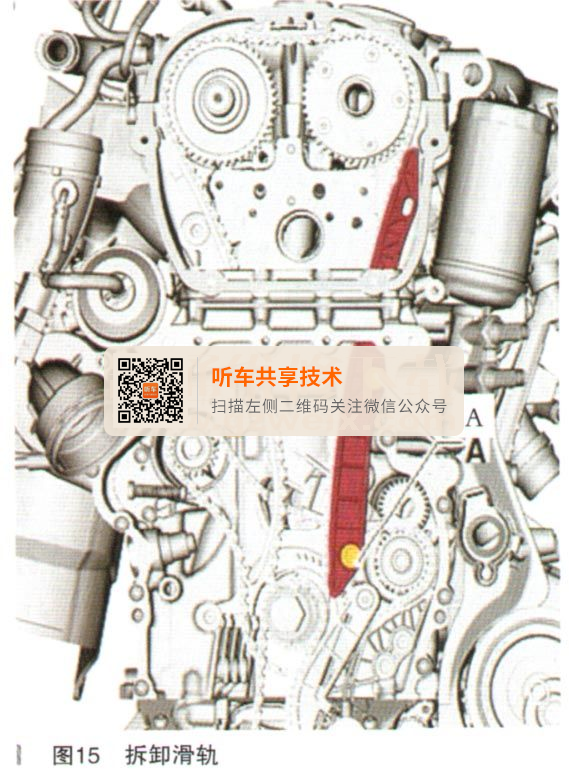

     （18）拧出螺栓（如图15中A所示）并拆卸凸轮轴正时链的滑轨。

     （19）从凸轮轴齿轮上取下凸轮轴正时链并挂到凸轮轴轴颈上（如图16中箭头所示）。

     （20）拆卸平衡轴止时链的链条张紧器（如图17中1所示）。拧出螺栓（如图17中2所示）并拆卸张紧轨。拧出螺栓（如图17中4所示）并拆卸滑轨。

     （21）松开夹紧螺栓（如图18中A所示）并拧出张紧销（如图18中B所示）。取下机油泵驱动正时链，以便取出3挡链轮。取下凸轮轴正时链。

    3．安装
     （1）检查曲轴目上点，曲轴的平面（如图19中箭头所示）必须保持水平。用防水笔在汽缸体（如图19中1所示）上做标记。

     （2）用防水笔标记3挡链轮轮齿（如图20中1所示）相对标记（如图20中2所示）的位置。

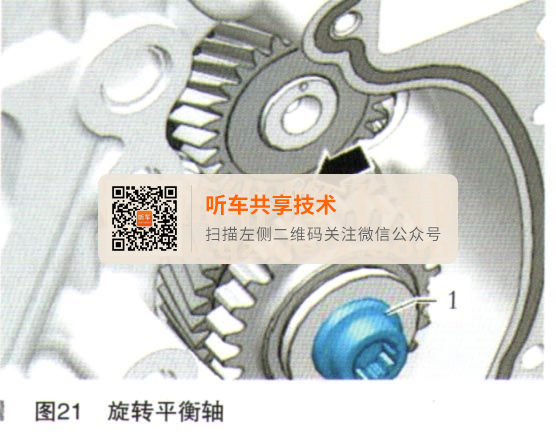

     （3）旋转平衡轴中间齿轮至标记（如图21中箭头所示）处，不要松开螺栓（如图21中1所示）。提示：传动链的彩色链环必须位于链轮标记上。可能存在的彩色链环的位置可以忽略。

     （4）装上平衡轴传动链，彩色链环（如图22中箭头所示）必须位于链轮标记上。

     （5）带标记（见图16中箭头）的凸轮轴正时链挂到凸轮轴轴颈上。
     （6）在3档链轮上装上机油泵驱动正时链。沿如图23中箭头方向将3挡链轮翻转至发动机并插到曲轴上。标记（如图23中箭头所示）必须相对。

     （7）在曲轴中拧入张紧销（见图18中B）并用手拧紧。用手拧紧夹紧螺栓（见图18中A）。
     （8）平衡轴传动链的彩色链环（如图24中箭头所示）置于3挡链轮的标记处。安装正时链张紧轨并拧紧螺栓（如图24中1）。

     （9）安装平衡轴传动链滑轨并拧紧螺栓（如图25中箭头所示）。

     （10）安装正时链链条张紧器（见图17中1）。
     （11）再次检查调节情况，正时链的彩色链环必须位于链轮标记处，如图26所示。提示：正时链的彩色链环必须位于链轮标记上。

     （12）可能存在的彩色链环的位置可以忽略。止时链置于进气凸轮轴

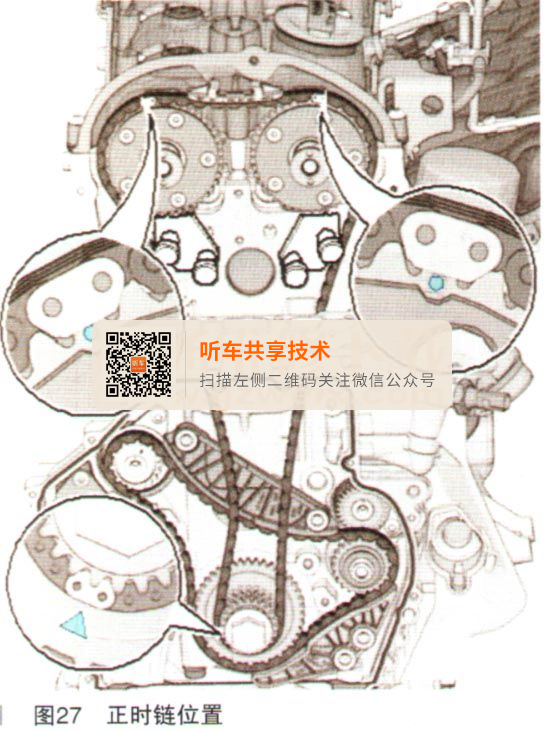

上。正时链置于排气凸轮轴上。正时链置于曲轴上并固定，如图27所示。

     （13）安装凸轮轴正时链的滑轨并拧紧螺栓（见图15中A）。
     （14）安装上部滑轨（见图14中箭头）。

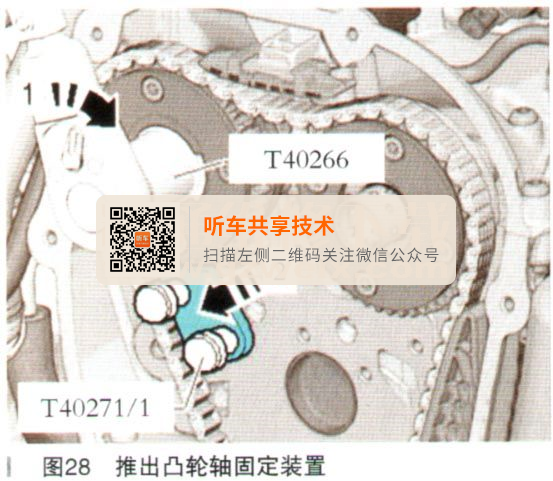

     （15）用安装工具T40266沿如图28中箭头方向1旋转排气凸轮轴。从链轮花键（如图28中2所示）中推出凸轮轴固定装置T40271 / 1并松开凸轮轴。拆卸凸轮轴固定装署T40271／1。

     （16）安装正时链张紧轨并拧紧螺栓（见图12中2）。

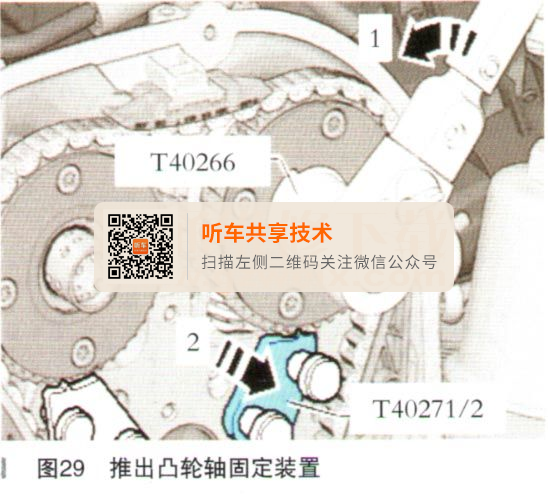

     （17）用安装工具T40266沿如图29中箭头方向1旋转进气凸轮轴。从链轮花键（如图29中2所示）中推出凸轮轴固定装置T40271/2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。

     （18）检查颜色链环相对于标记的位置，见图27。
     （19）安装机油泵传动链链条张紧器。拧紧螺栓（图7中1）并取下锁定销T40011，链条张紧器的钢丝卡箍必须紧贴油底壳上部件凹槽。
     （20）拧入螺栓（见图8中箭头）并拧紧。
     （21）插上轴承支架井用手拧入螺栓（见图6中箭头）。
     （22）取下定位工具T40267、见图20。
     （23）拧紧轴承支架的螺栓（见图6中箭头）。
     （24）安装控制阀。
     （25）安装正时链下部盖板。
     （26）安装减震器。
     （27）沿发动机运转方向旋转发动机2圈。提示：受限于传动比，在旋转发动机后彩色链环不再对齐。
     （28）安装正时链上部盖。
     （29）安装多楔带张紧装置。
     （30）安装多楔带。
     （31）其他安装步骤大体以倒序进行，安装过程中必须注意事项：完成对链条传动装置的作业后，必须匹配发动机控制单元中的匹配值。

      三、检查正时
    1．必备的专用工具、检测仪器以及辅助工具
     （1） 4件式千分表套件VAS6341，如图30所示。

     （2）千分表转接头T10170 A、如图31所示。

    2．方法
     （1）拆卸正时链上部盖板。
     （2）拆卸隔音垫（如图32中1所示）。

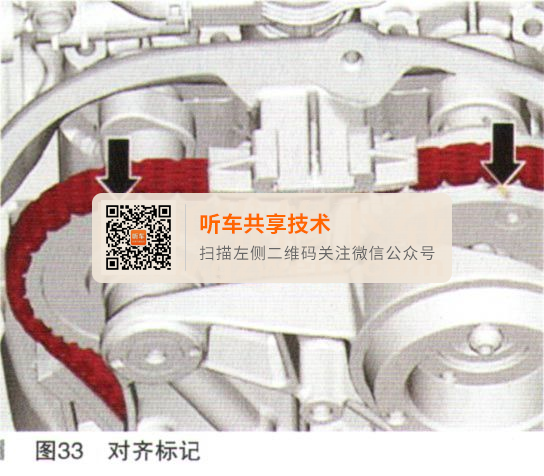

     （3）用套筒扳手接头，开口宽度24沿发动机运转方向转动曲轴，直至其与上部标记（如图33中箭头所示）对齐。拆卸汽缸1上的火花塞。

     （4）千分表转接头T10170/A拧入火花塞螺纹，直至限位位置，如图34所示。用加长件T10170A/1将千分表VAS6341装入限位位置，并用夹紧螺母（如图34中箭头所示）夹紧。沿发动机运转方向缓慢地旋转曲轴，直至达到最大指针摆幅。如果达到最大指针摆幅（指针换向点），则螺栓位于上止点。提示：使用带套筒扳手接头，开口宽度24的棘轮旋转减震器。曲轴转过上止点后，必须沿发动机运转方向将曲轴再次旋转2圈。不要逆着发动机运转方向旋转发动机。

     （5）减震器切日必须与正时链下部盖板（见图4中箭头）上的箭头标记相对。凸轮轴链轮的标记（见图4中1）必须与汽缸盖上的标记（见图4中2和3）相对。
