一辆行驶里程仅有20km、配置3.0L发动机的2018年路虎揽胜运动版车。该车PDI检查时，无法打开点火开关，仪表提示“智能钥匙未找到”。
    故障诊断：（1）技师执行PD1检查解除运输模式后，尝试按压打开点火开关时，仪表提示“找不到智能钥匙”，无法打开点火开关。
     （2）根据仪表所示位置，应急可以启动车辆，如图1所示。

    3.智能钥匙可以解锁／闭锁所有车门。
    4．我们测试无钥匙进入功能时（钥匙位于低频天线1 m内），确认门把手可以闭锁，但不能解锁。

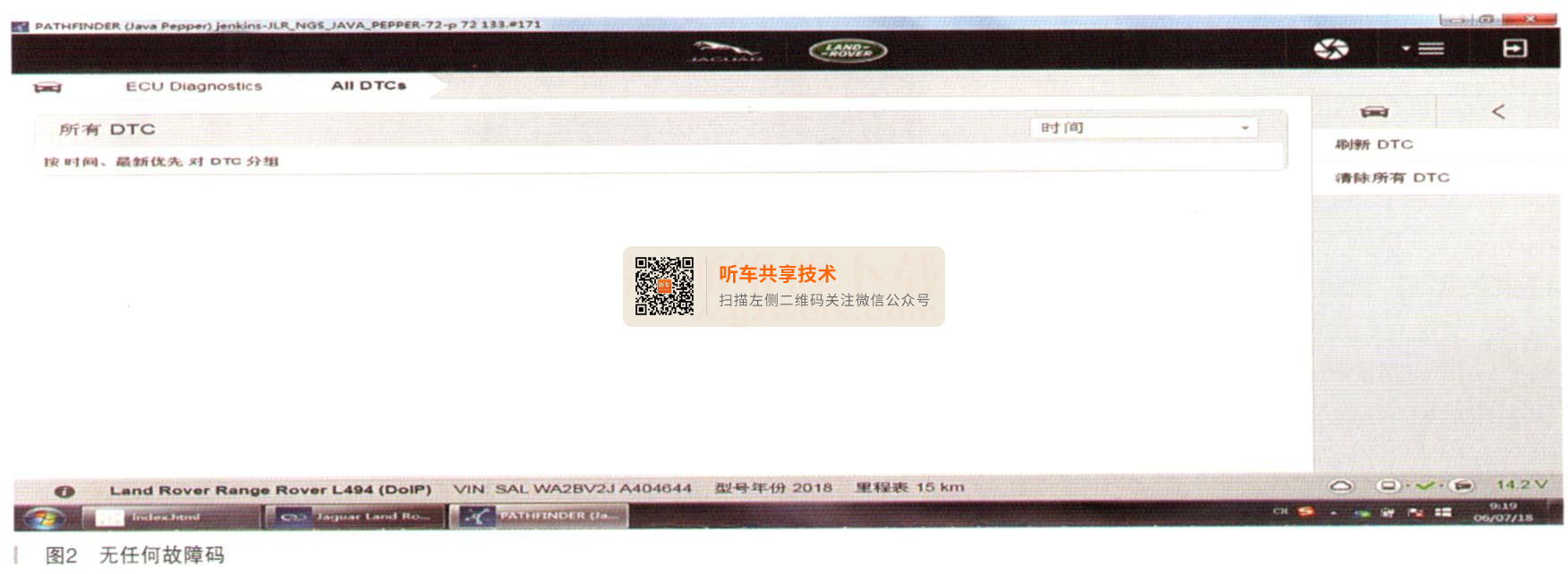

    读取故障内容及SDD指导，建议关键故障码的冻结值，PF读取DTC RFA模块无任何故障码，如图2所示。

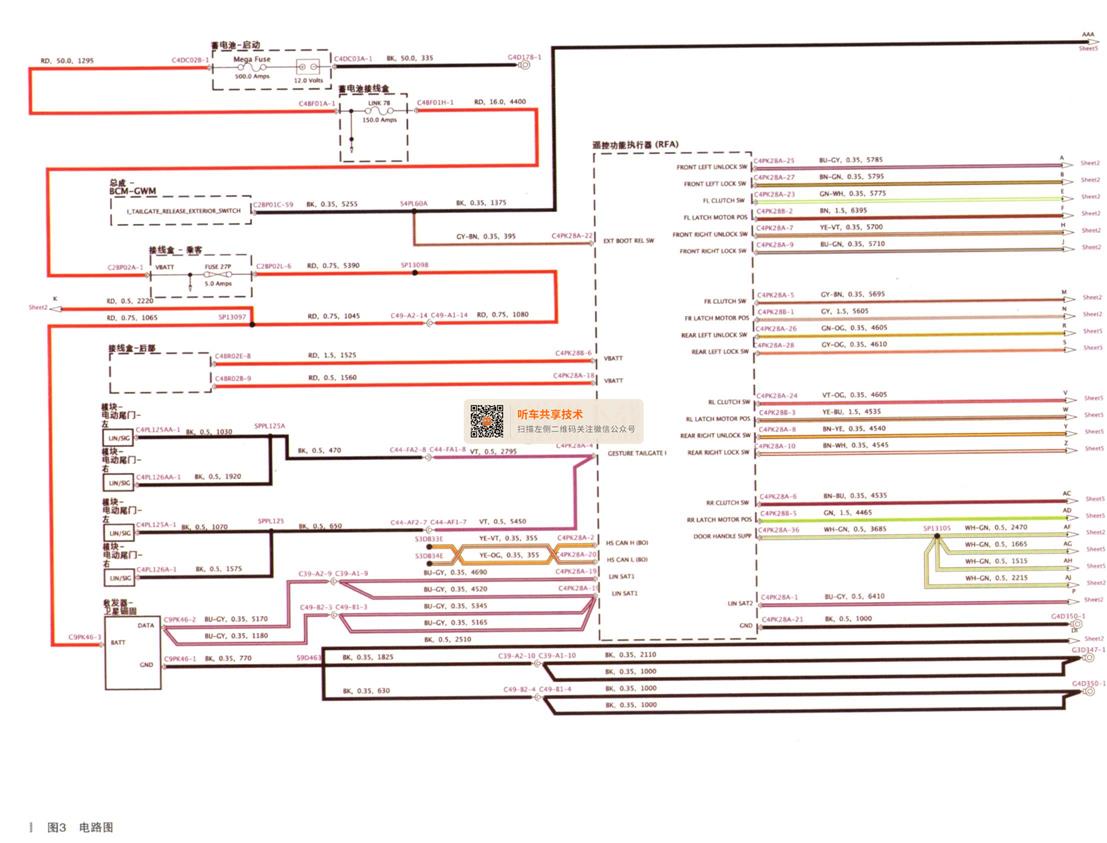

    电路图如图3所示。

    收集到的证据：①仪表提示“找不到智能钥匙”；②应急可以启动车辆；③智能钥匙可以解锁／闭锁车门；④测试尤钥匙进入功能时一（钥匙位于低频天线1m内），确认门把手可以闭锁，但不能解锁；05 PF读取无DTC。

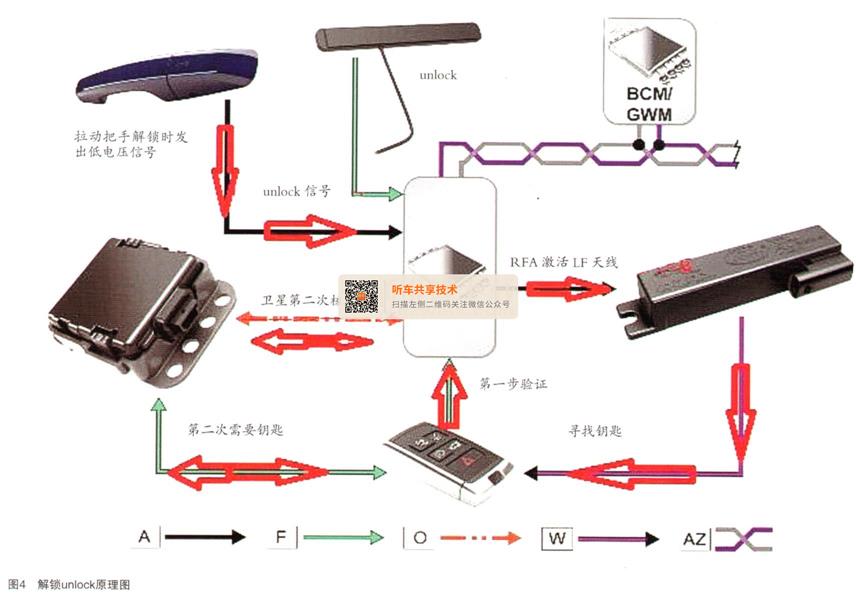

    分析无钥匙进入解锁unlock的原理，如图4所示。

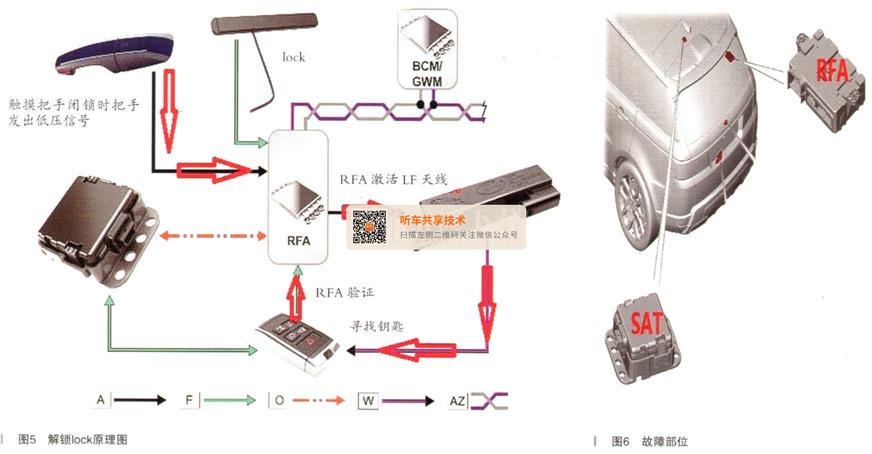

    分析无钥匙进入解锁lock的原理，如图5所示。

    分析证据确认：无钥匙可以闭锁，但无法解锁，如图5所示它们共用RFA、接收器天线、低频天线、智能钥匙；不同点：unlock需要SAT认证确认，lock无须SAT认证。
    可能故障原因：①卫星锚固收发器（SAT）电路故障；②卫星锚固收发器（SAT）单元故障；③卫星锚固未写入RFA中。
    检测过程：
     （1）测量卫星锚固收发器（SAT）模块电源电压：12.36V；搭铁电阻：0Ω；Lin电压：11.24V，排除锚固收发器电路故障。
     （2）由于2个卫星锚固同时损坏可能性很小，同时Pathfinder执行RFA自检时无任何故障，排除锚固收发器（SAT）单元故障。
     （3）分析确认卫星锚固未写入RFA模块中。
     （4）更换新RFA，重新匹配钥匙和2个卫星锚固，故障排除。
    相关故障部位图片如图6所示。
    故障原因：2个卫星锚固未匹配至PFA中。
    故障排除：（1）更换新的RFA模块。
     （2）重新匹配钥匙和2个卫星锚固。
    专用工具设备：Pathfinder、万用表。
    故障总结：分析收集的证据，缩小故障范围，根据2018款此车型防盗系统工作原理，测址分析判断故障点。
