一辆行驶里程约4万km的2009款速腾轿车，音响系统工作时，拔掉车辆点火钥匙后音响不能自动关机。有时在车辆正常使用时，快速转动转向盘或操作其他开关也会使正在工作的音响停止工作。
    故障诊断：
    1）使用VAS5052诊断仪检查，发现网关列表没有收音机功能项（该车另外加装的车载音响无局域网连接和自诊断功能）。
    2）拆检音响主机，发现该车音响主机后有13个端子。如图24所示，音响扬声器占用8个端子，常电源和照明各占1个端子，接地线占1个端子，J527控制单元占1个端子(S)，静音控制占1个端子。

    3）检查音响主机电源及接地，音响主机供电T8x/7端电压正常，电压为12.5V，音响主机接地端子T8x/8接地良好。
4）音响系统的执行器件扬声器能正常工作，线路连接正常。
5）从音响主机背后端子描述中得知，音响主机插头的T8x/4端子为S端子，测得电压为7V。按照电路原理分析，正常情况下该端子电压在点火钥匙插入情况下应为蓄电池电压。
    6）音响主机插头的T8x/4端子与J527的T20d/9端子连接，从J527模块的端子描述中得知，与J527的F插座相配合的T12/9端子连接的导线为S端子线。从电路基本原理分析，T12j/9端子与T20d/9端子应跨接，经测量，这两个端子之间短路，属于正常连接。

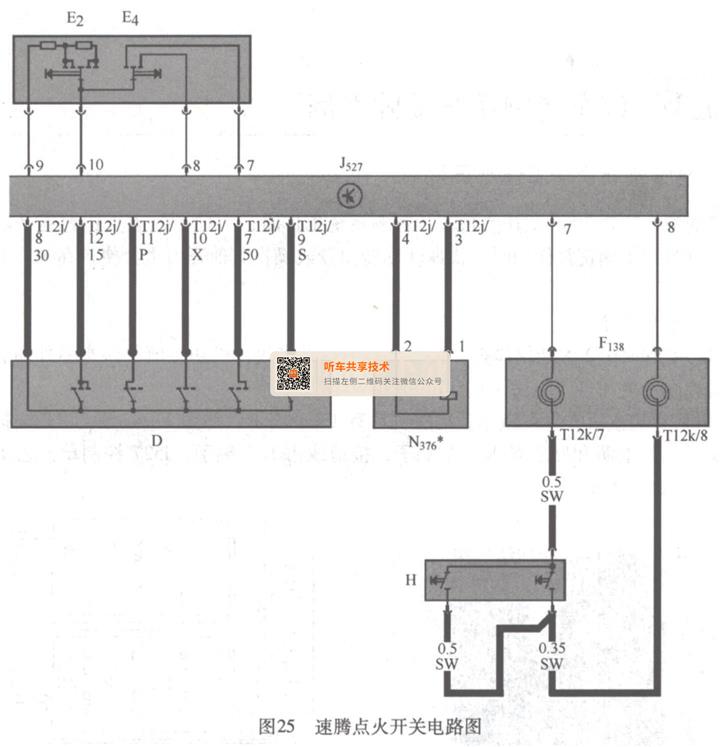

    7）2009款速腾的点火开关电路如图25所示。T12j/9端子经过点火开关D与J527的T12j/8端子相连接，而T12j/8端子正常情况下为30号线，为蓄电池电压。经测量T12j/8端子电压为12.5V，电压正常。

    8）T12j/8端子30电压在经过了点火开关后至T12j/9端子后降至7V，此情况说明点火开关存在性能不良。由于点火开关S触点电气性能不良，在车辆电气系统负荷发生变化时，点火开关S触点处的电压异常，导致音响系统工作不正常。
9）更换点火开关，故障排除。
