故障描述：接到一台09年款宝来1.6轿车，行驶里程约5万 km。车主反映该车4门玻璃升降器都失效。



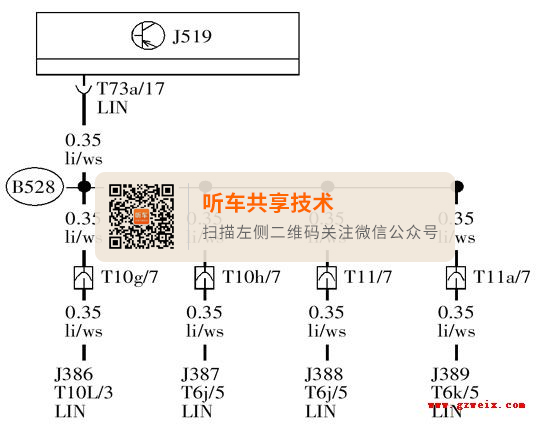

故障分析：维修师检查确认故障后，检测车身控制单元，发现3个故障码：01331——驾驶员侧车门控制单元J386，无通信，偶发故障；01332——前排乘客侧车门控制单元J387，无通信，偶发故障；03020——局部数据总线2（车门LIN线），电路中存在电气故障。这些控制单元同时失效，表明LIN线信号传输故障的可能性较大。查阅网格拓扑图（图1），得知4个车门控制单元数据端口均连在车门LIN线上。测量车身控制单元J519的LIN线端口T73a/17（图2）的波形，发现波形为直流低电压信号，这说明故障为对地短路，短路使整条LIN线失效。按照短路故障的检查方法，决定逐一断开各控制单元的LIN线连接，并同时观察LIN线的信号波形。当断开车门插接器T10h时，LIN线信号波形恢复正常（图3）。该插接器与右前门控制单元J387的LIN线端口相连，所以短路点应在J387内部。
