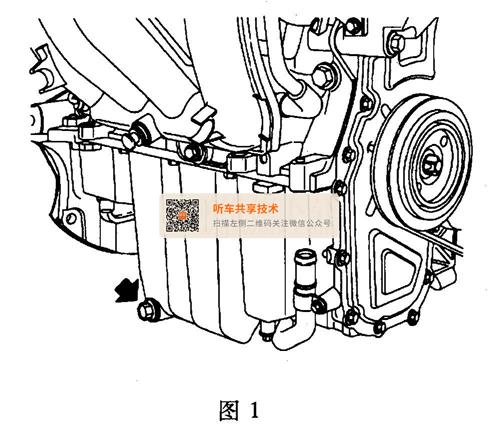

注意：使无声正时链远离磁场。     （1）将曲轴置于上止点（TDC）

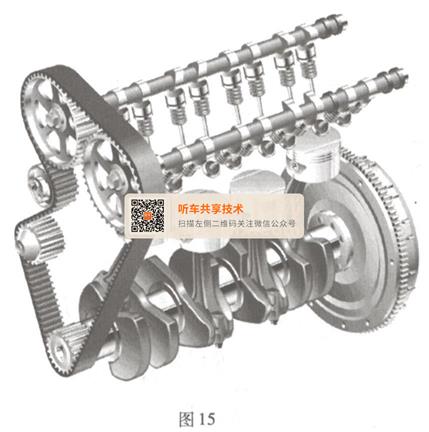

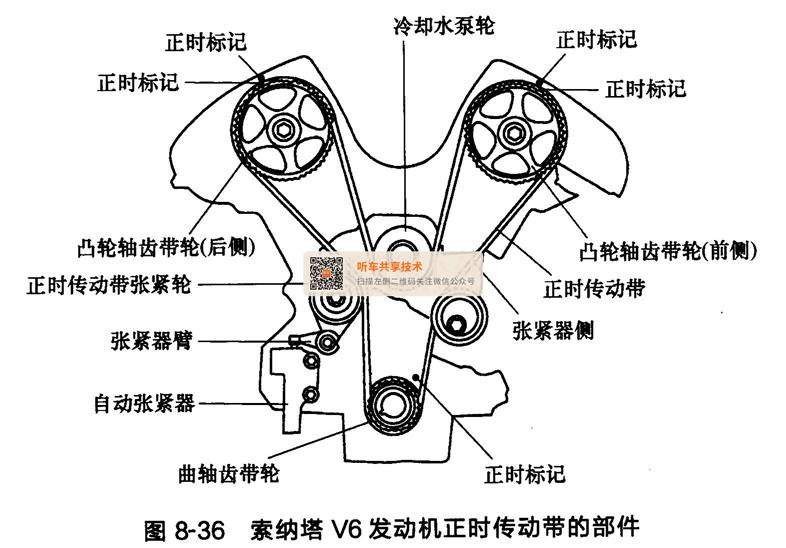

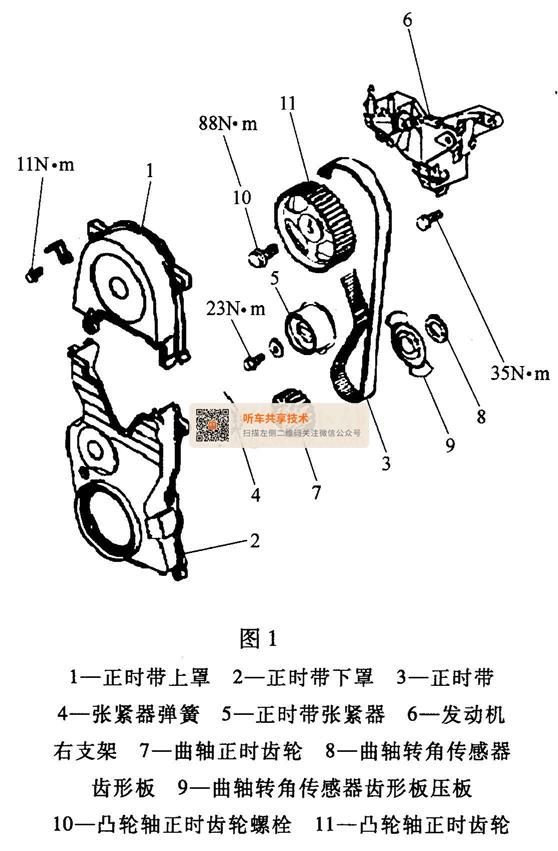

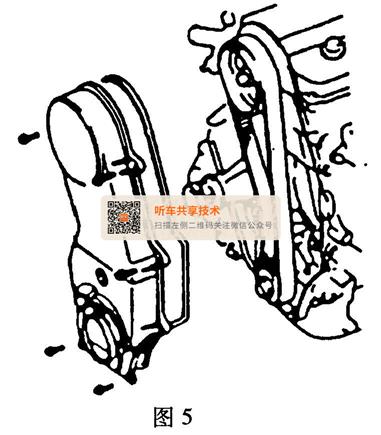

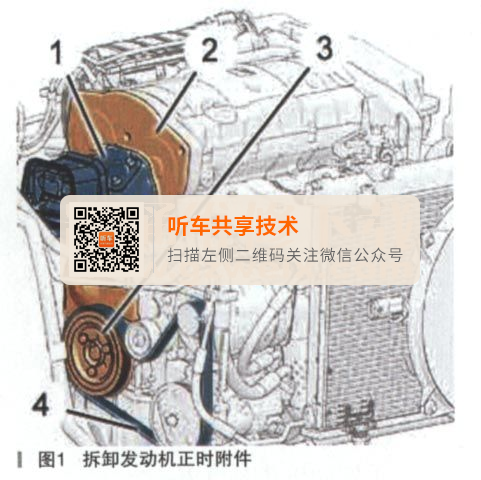

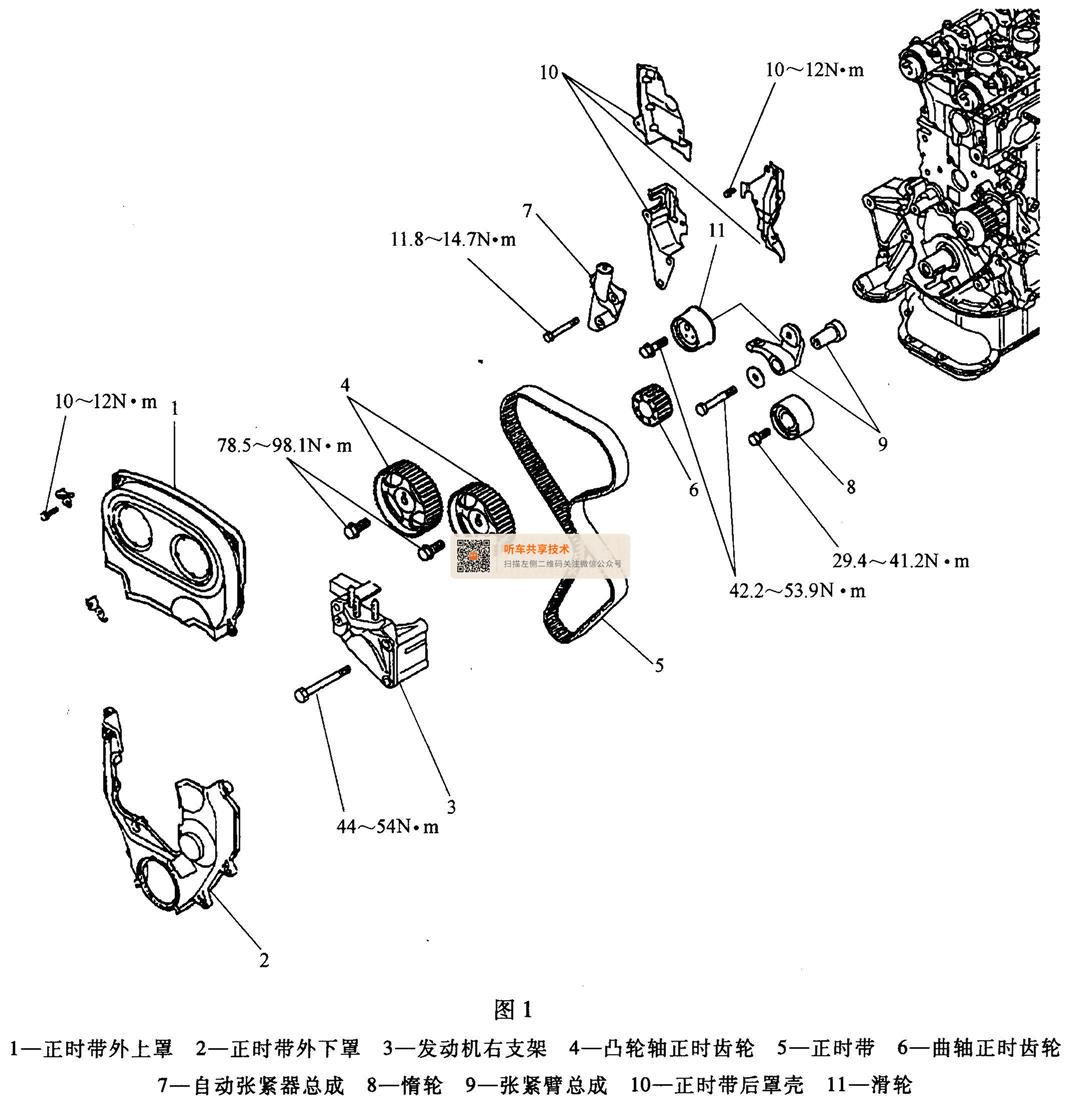

正时带传动部件（图22）     （1）安装曲轴带轮螺栓。

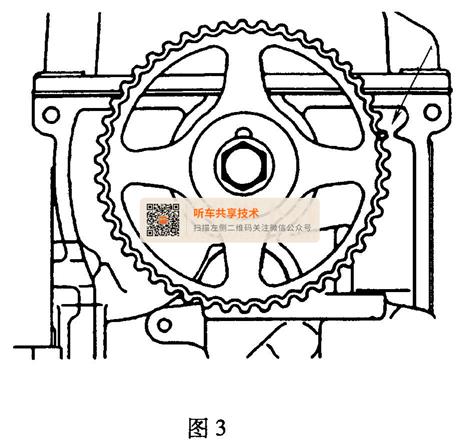

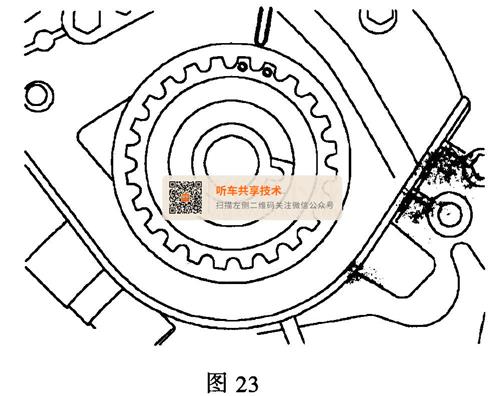

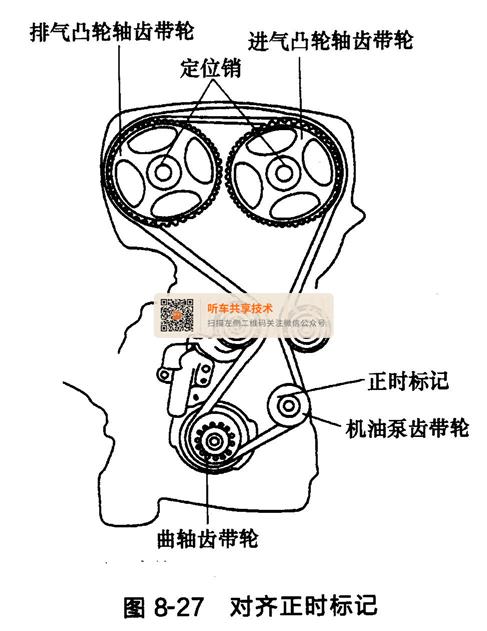

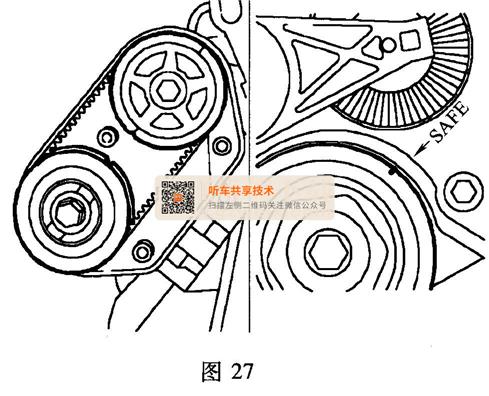

（1）确定正时带轮的标记和曲轴正时齿轮、凸轮轴带轮的标志对准，如图24所

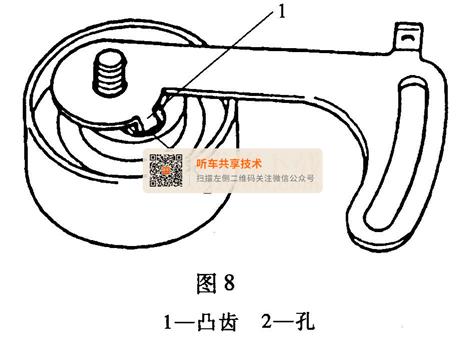

（1）将曲轴顺时针旋转到1, 4缸上止点附近，再将曲轴回转45°；从气缸

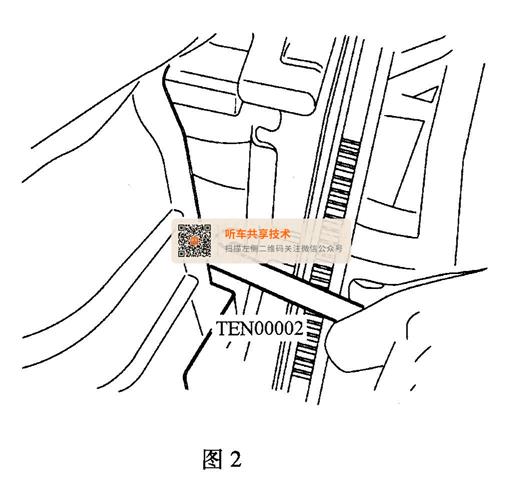

（1）用曲轴定位工具将曲轴定位在1,4缸上止点，见正时链条的拆卸第一项。

（1）顺时针旋转曲轴，将各正时记号对正第一缸压缩行程TDC，如图32所示

（1）在凸轮轴链轮、曲轴驱动链轮与发动机机油泵链轮上对正正时记号，如图3

（1）确认曲轴平衡轴驱动链轮正时记号与平衡器轴链轮正时记号为对正状态，如

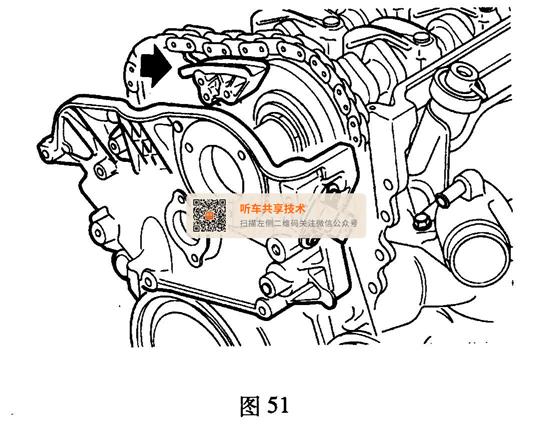

(1)拆下上正时链条导杆螺栓。     (2)拆下正时链条导杆，如图4

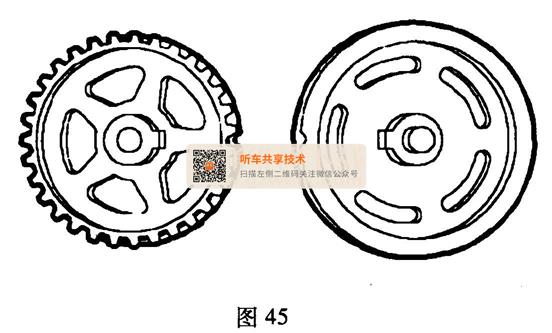

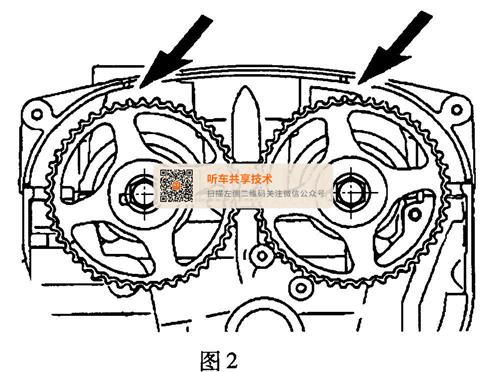

(1)确保进气凸轮轴槽口2位于5点钟位置，且排气凸轮轴槽口1位于7点钟位

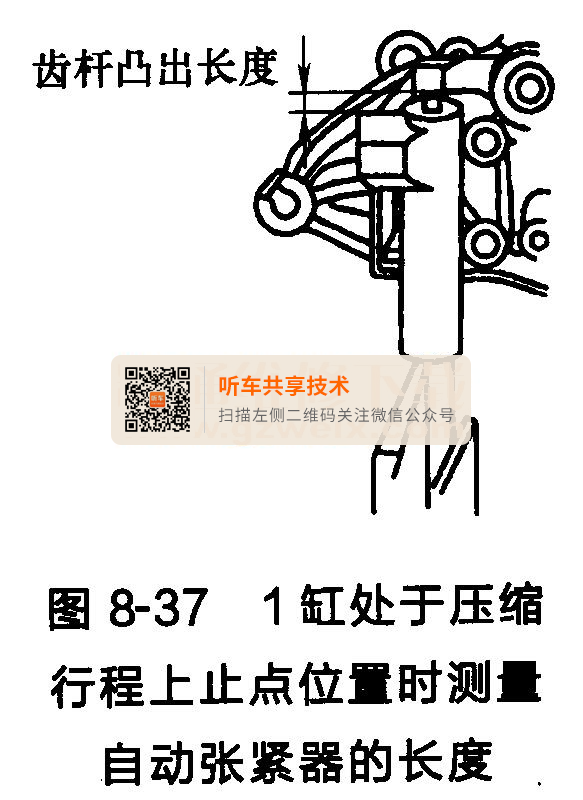

(1)拆下1号汽缸火花塞。     (2)按发动机顺时针旋转方向转动曲

(1)在更换平衡轴正时链条时，执行以下步骤，如果不更换，则执行（10）步

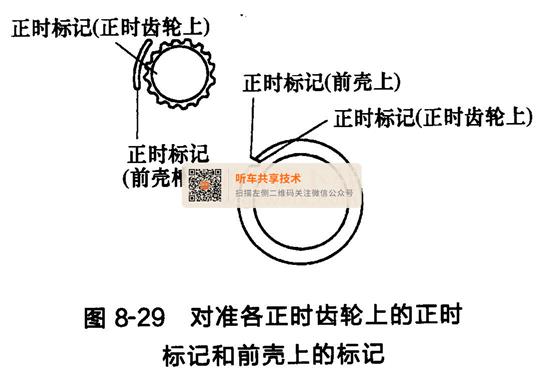

(1)拆卸发动机前盖。 (2)旋转曲轴，使其对准正时标记，如图4-87

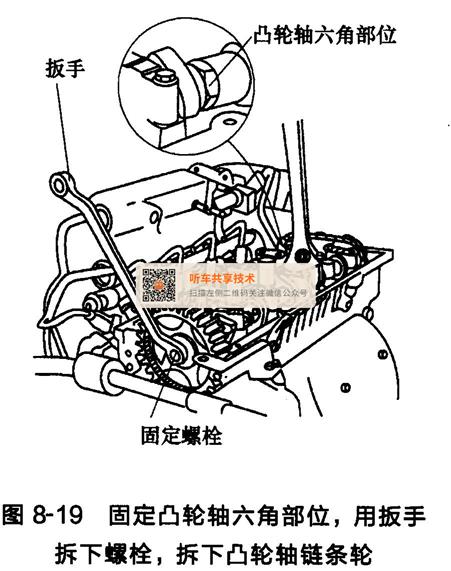

(1)如果凸轮轴止推板已拆除，就要安装凸轮轴止推板。 (2)安装凸轮轴

发动机正时链条部件如图5-1和图5-2所示。      (1)从汽

每个正时链条上的配合标记和相应安装了零部件的链条轮上的配合标记之间的关系

（1）拆卸进气歧管和摇臂盖 （2）将1号缸置于压缩行程上止点。 ①顺

每个正时链条上的匹配标记和相应部件的链轮上的匹配标记之间的关系，如图5-

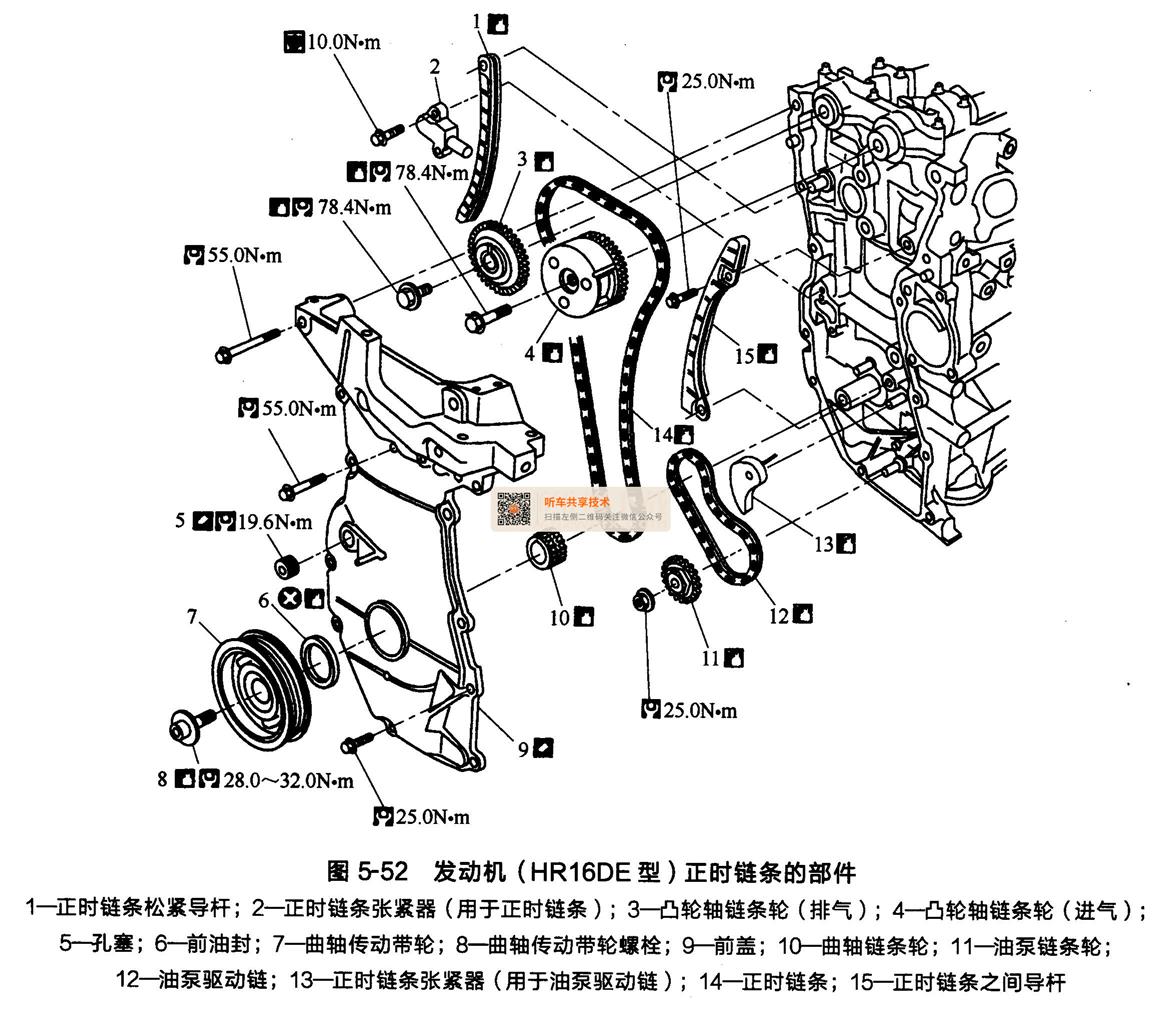

发动机（HR16DE型）正时链条的部件如图5-52所示。

发动机每个正时链条上的匹配标记和相应安装部件的链轮上的匹配标记之间的关系
